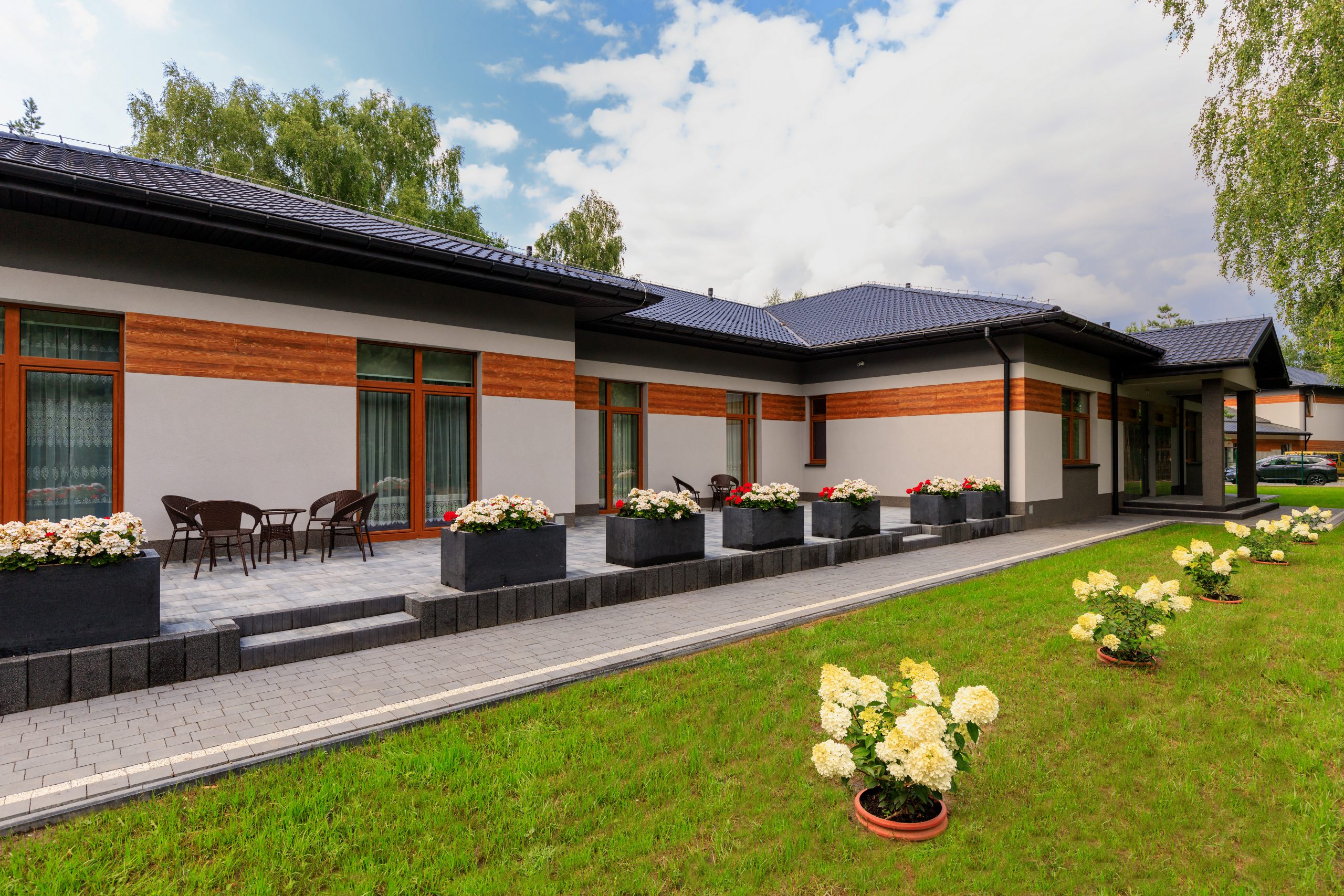

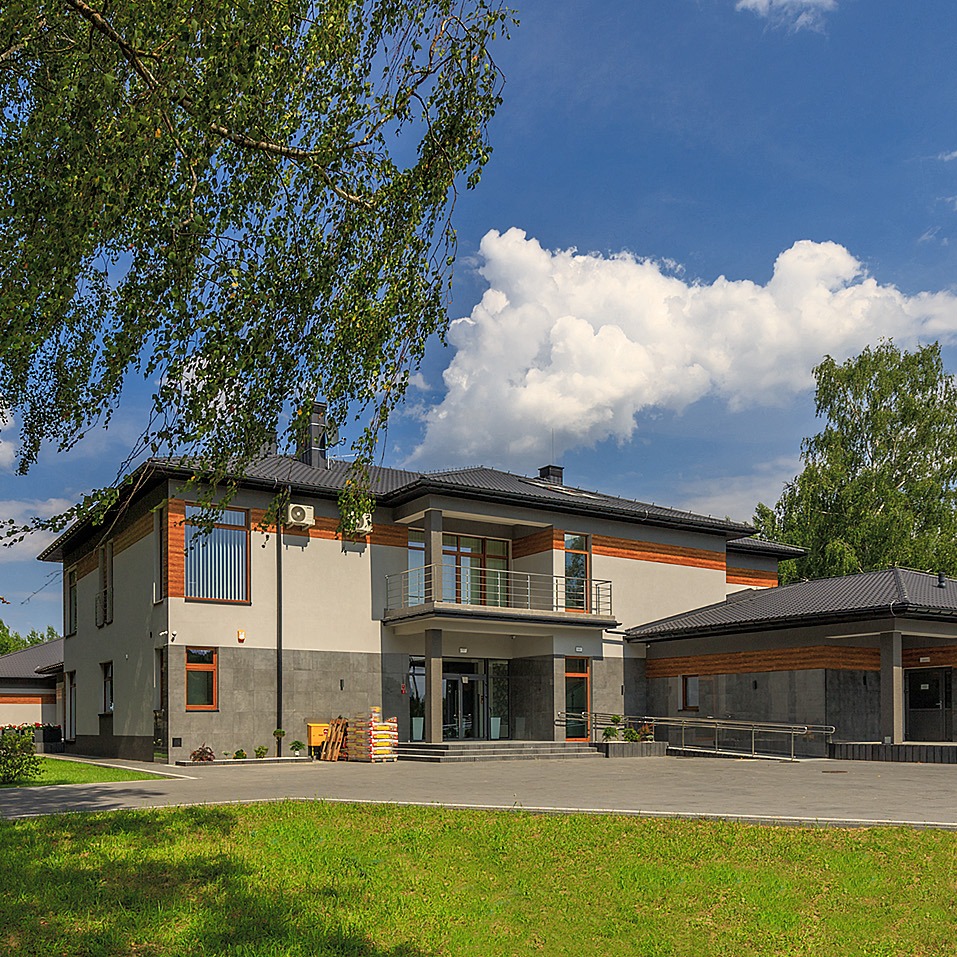

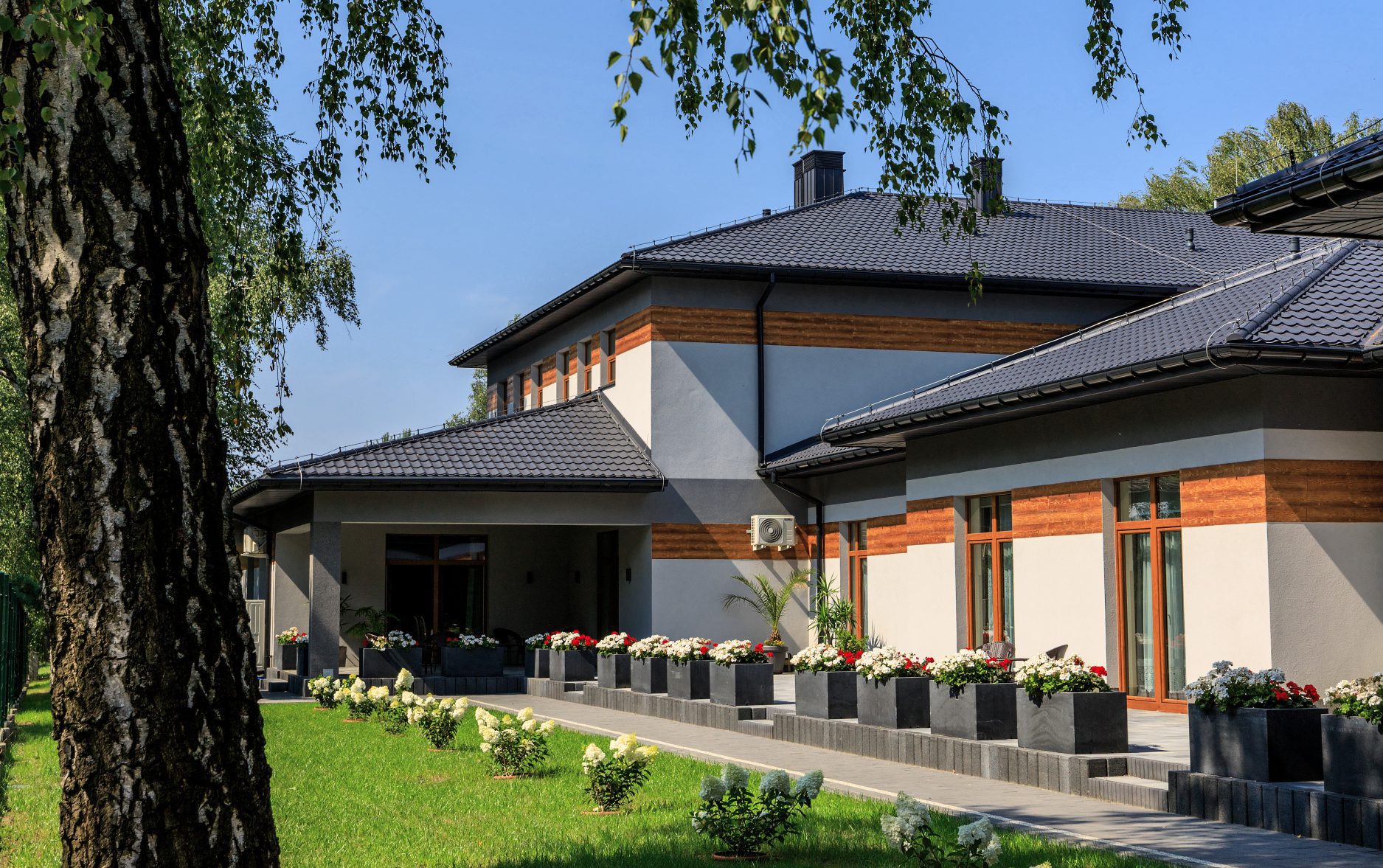

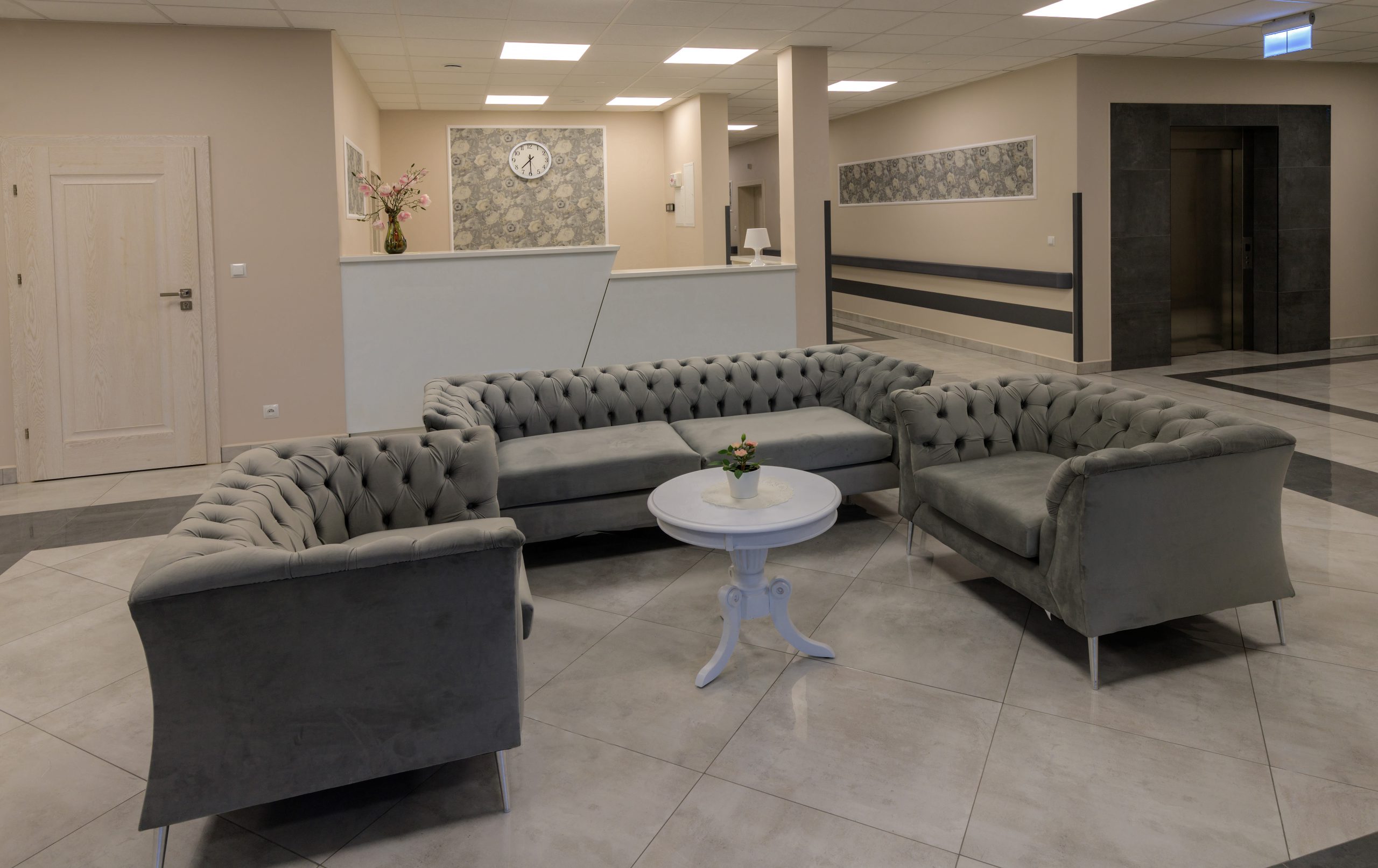

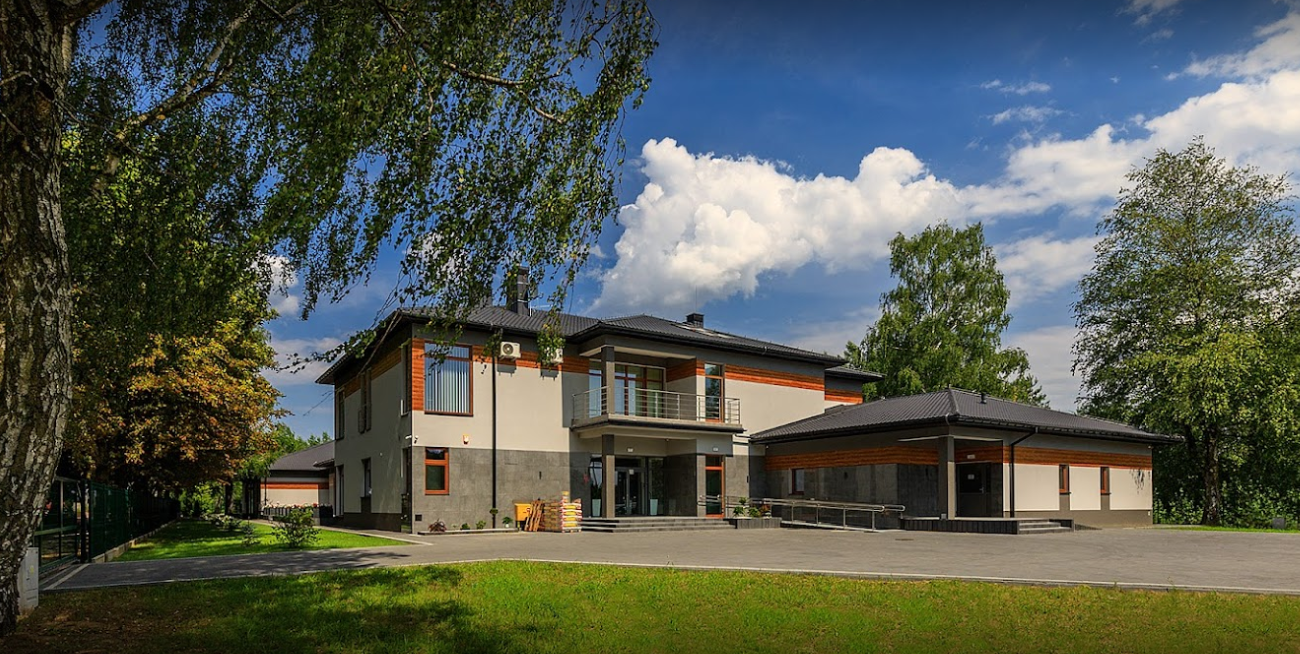

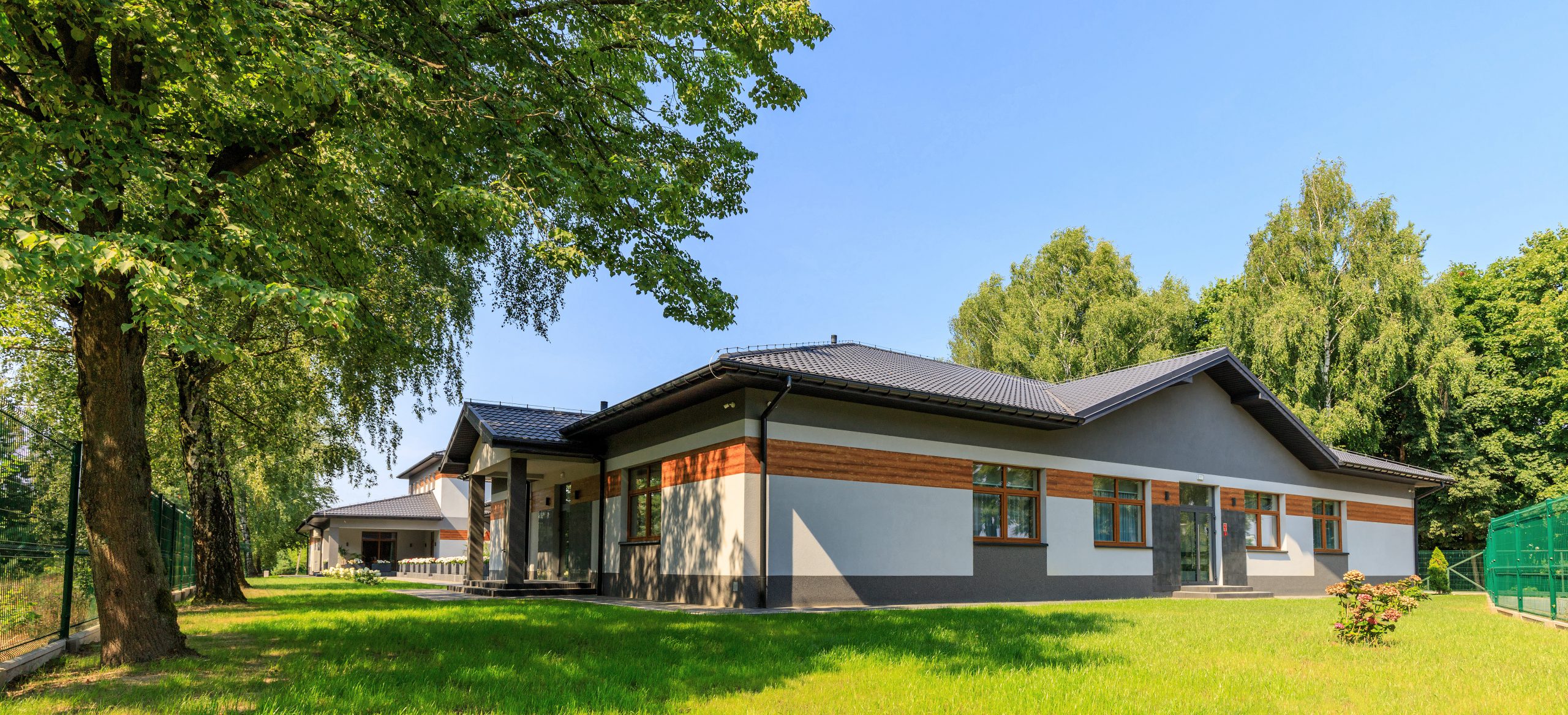

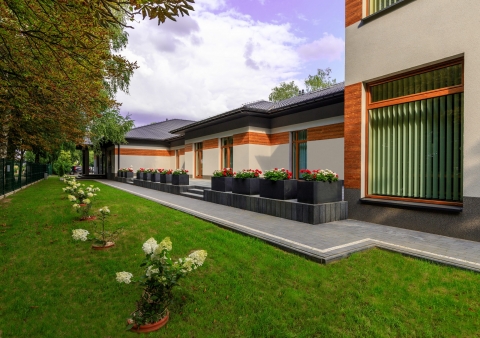

Projekt Zakład Opiekuńczon - Leczniczy, DPS, ZOL

Projekt Zakład Opiekuńczon - Leczniczy, DPS, ZOL

AT-170 Powierzchnia użytkowa 1772 m2
Szczegóły projektuexpand_more
Cena projektu: 25 000,00 brutto star_border
add_shopping_cart Zamów projekt

Zestawienie powierzchni

  • Powierzchnia użytkowa1772 m2
  • Powierzchnia netto1876.16 m2
  • Powierzchnia zabudowy1626.41 m2
  • Powierzchnia całkowita2185.88 m2
  • Kubatura budynku7262.91 m3
  • Wysokość budynku10.96 m
  • Kąt nachylenia dachu22 o
  • Szerokość budynku33.78 m
  • Długość budynku68.66 m
  • Minimalne wymiary działki42x77 m

Technologia i konstrukcja

  • ściany zewnętrzne: ytong gr. 24cm ocieplone styropianem 16cm
  • ściany wewnętrzne –silka 24cm
  • strop: teriva
  • konstrukcja dachu –płatwiowo-kleszczowa
  • dach: blacha płaska na rąbek stojący, blachodachówka
  • połać dachu pod kątem – 15o
  • ogrzewanie – na paliwo stałe lub gazowe

Opis projektu

Projekt budynku użyteczności publicznej zakładu opiekuńczo-leczniczego. Budynek dostosowany do wymogów i norm dla prowadzenia działalności w zakresie opieki medycznej.
Projektowany budynek zakładu opiekuńczo-leczniczego wykonany jest w technologii tradycyjnej murowanej z bloczków YTONG PP 3/0,5 S+GT gr. 24cm ocieplone od zewnątrz fasadową wełną mineralną skalną Rockwool Frontrock Max E gr. 16cm metodą lekką mokrą.
Budynek dwu-kondygnacyjny częściowo podpiwniczony z dachem wielospadowym konstrukcji drewnianej kryty blachą płaską Ruukki Classic na rąbek stojący, strop gęsto żebrowy belkowo-pustakowy typu Konbet Teriva 24/60 Base o wysokości konstrukcyjnej 24cm, wypełnienie między belkami kratowymi pustakami stropowymi Termo 10-komorowymi Konbet.
Elewację wykonano z tynku silikatowego z elementami z deski elewacyjnej oraz płytek kamiennych elewacyjnych, cokół wykonano z płytek kamiennych elewacyjnych. Stolarka okienna i drzwiowa PCV lub aluminiowa
Budynek przystosowany jest dla osób niepełnosprawnych poruszających się na wózkach inwalidzkich. Wjazd na parter odbywa się po pochylni dla osób niepełnosprawnych, natomiast na piętro oraz pomieszczenia zlokalizowane w piwnicy wjazd odbywa się za pośrednictwem windy osobowej.
Projektowany budynek wg kategorii obiektów budowlanych zakwalifikowany został do XI kategorii.

Budynek projektowany przeznaczony jest dla 50 pacjentów, którzy umieszczeni zostaną głównie w pokojach 2-, 3-osobowych, wyposażonych w oddzielne sanitariaty.
Zakład Opiekuńczo Leczniczy będzie udzielał całodobowych świadczeń zdrowotnych obejmujących leczenie, pielęgnację i rehabilitację osób nie wymagających hospitalizacji, które ze względu na stan zdrowia i stopień niepełnosprawności oraz brak możliwości funkcjonowania w środowisku domowym wymagają stałego fachowego nadzoru lekarskiego i pielęgniarskiego. Ze względu na funkcję i przeznaczenie obiektu wybudowane zostaną wraz z wyposażeniem następujące sale: sala kinezyterapii, sala fizykoterapii, sala gimnastyczna, sala hydroterapii, gabinet masażu, gabinety zabiegowe a także pomieszczenie kuchni oddziałowej z pomieszczeniami pomocniczymi, pokoje dla pacjentów, pomieszczenia biurowe, pomieszczenia porządkowe, kotłownia.

  • Projekt Zakład Opiekuńczon - Leczniczy, DPS, ZOL
    Projekt Zakład Opiekuńczon - Leczniczy, DPS, ZOL
  • Projekt Zakład Opiekuńczon - Leczniczy, DPS, ZOL
    Projekt Zakład Opiekuńczon - Leczniczy, DPS, ZOL
  • Projekt Zakład Opiekuńczon - Leczniczy, DPS, ZOL
    Projekt Zakład Opiekuńczon - Leczniczy, DPS, ZOL

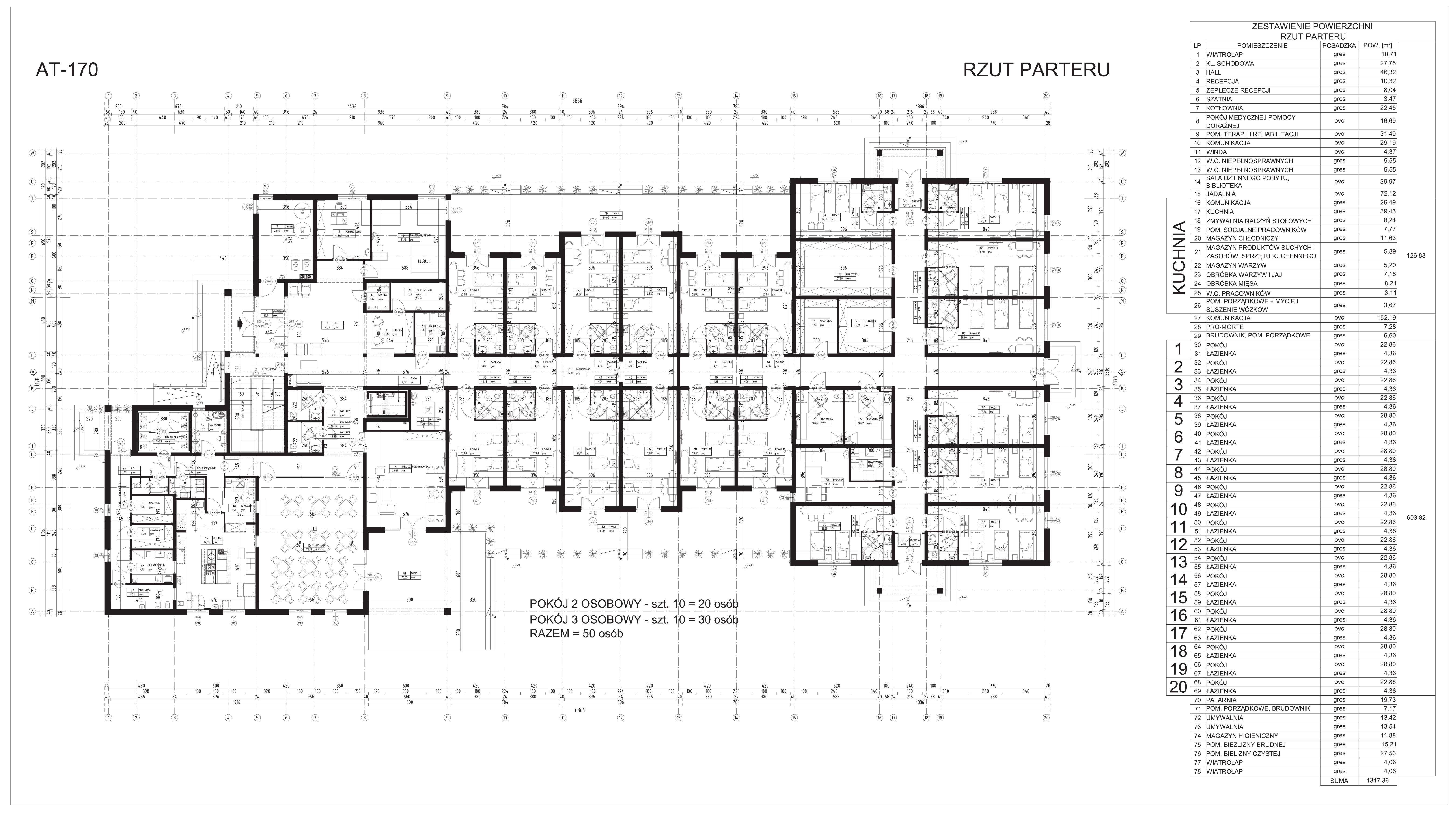

  • Rzut parteru
    Rzut parteru

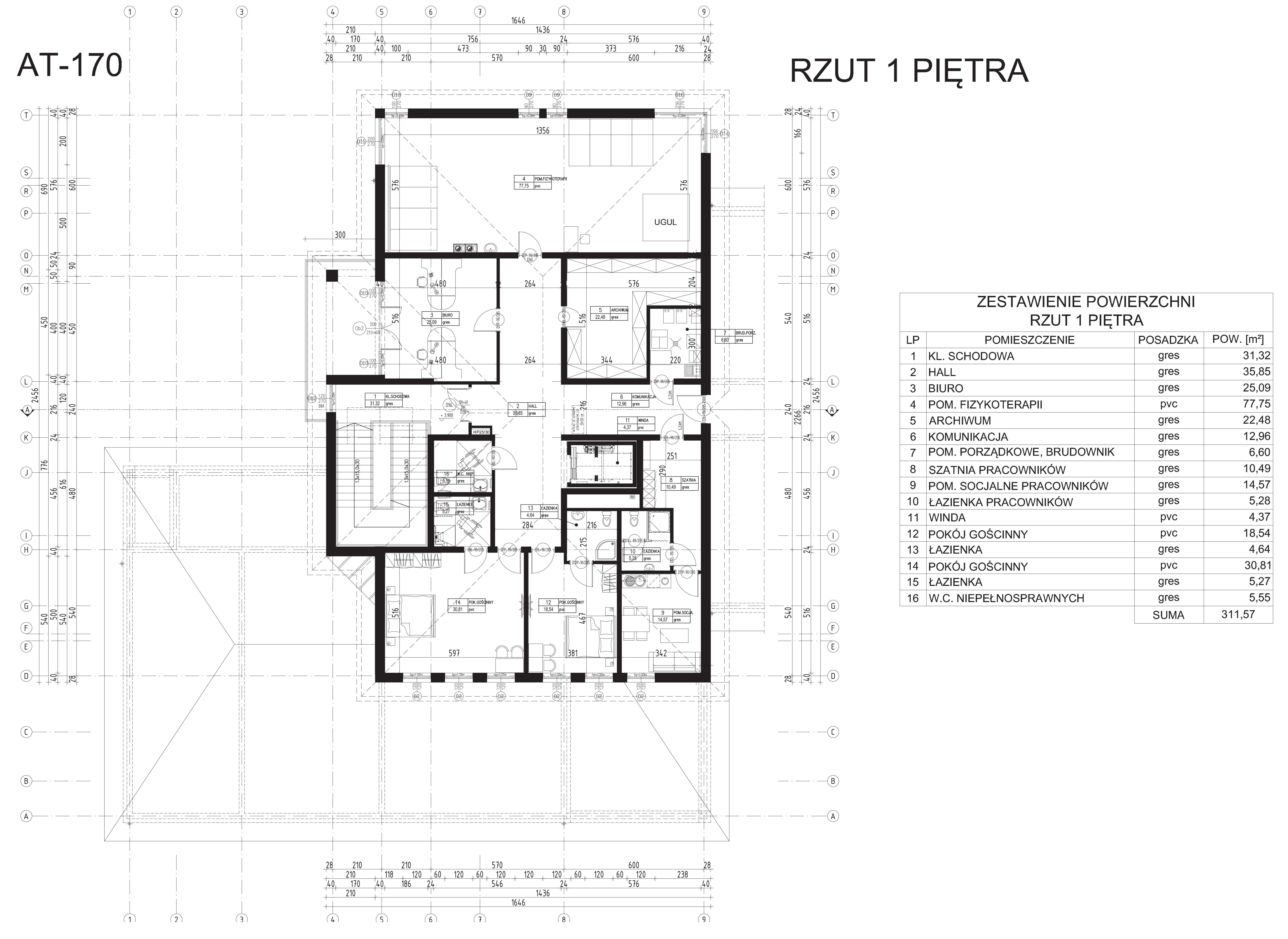

  • Rzut 1 piętra
    Rzut 1 piętra
  • Rzut piwnicy
    Rzut piwnicy

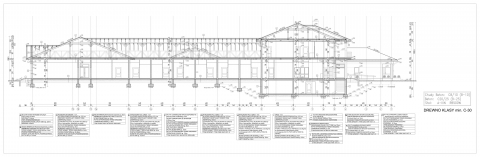

  • Przekrój AA
    Przekrój AA
Projekt Zakład Opiekuńczon - Leczniczy, DPS, ZOL
