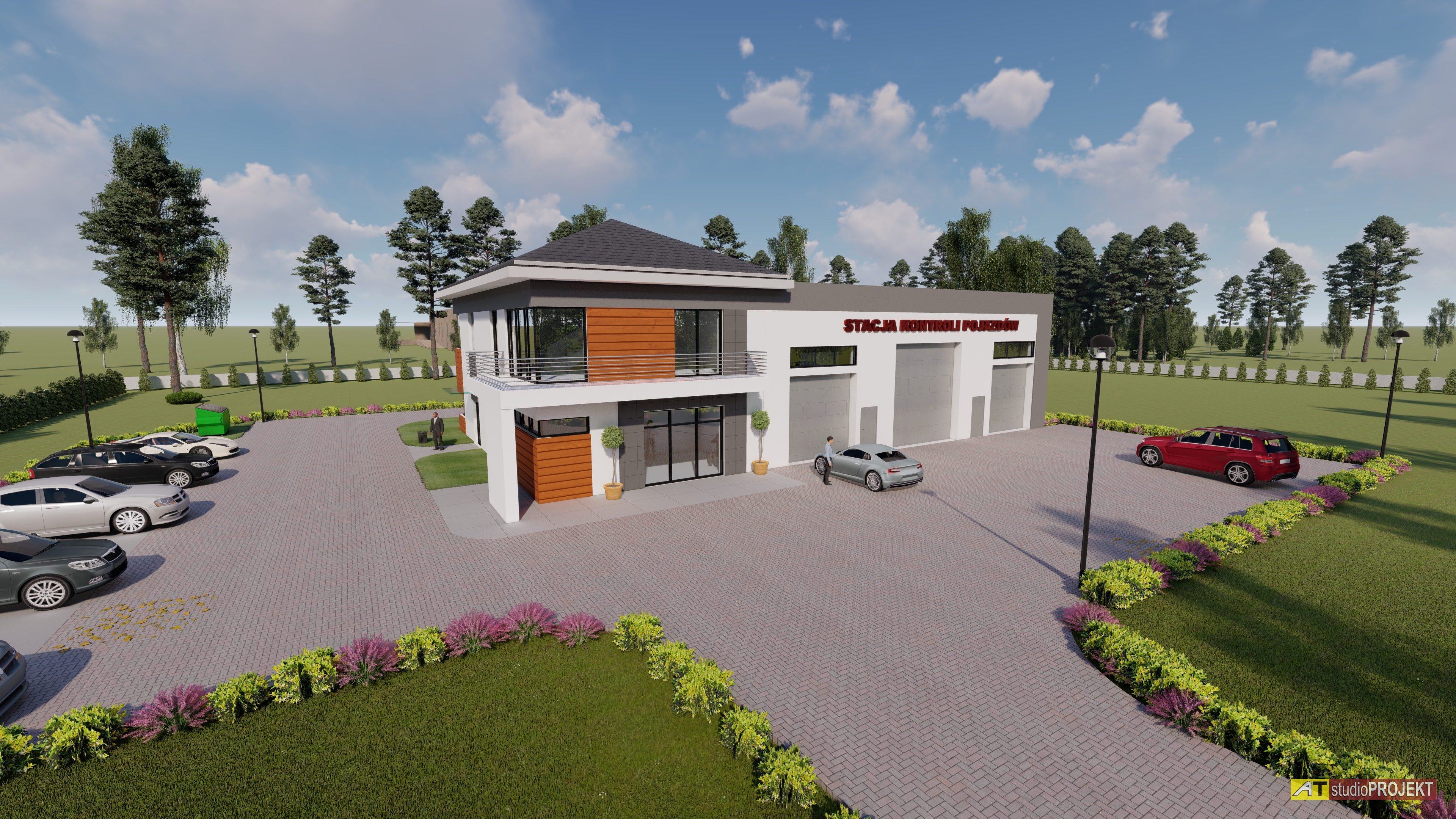

Projekt Stacji Kontroli Pojazdów

Projekt Stacji Kontroli Pojazdów

AT-182 Powierzchnia użytkowa 502 m2
Szczegóły projektuexpand_more
Cena projektu: 9 100,00 brutto star_border
add_shopping_cart Zamów projekt

Zestawienie powierzchni

  • Powierzchnia użytkowa502 m2
  • Powierzchnia netto509.46 m2
  • Powierzchnia zabudowy442.61 m2
  • Powierzchnia całkowita582.71 m2
  • Kubatura budynku2611 m3
  • Wysokość budynku10.18 m
  • Kąt nachylenia dachu6 o
  • Szerokość budynku17.64 m
  • Długość budynku29.64 m
  • Minimalne wymiary działki26x38 m

Technologia i konstrukcja

  • ściany zewnętrzne: ytong gr. 24cm ocieplone styropianem 15cm
  • ściany wewnętrzne –silka 24cm
  • strop: żelbetowy monilityczny
  • konstrukcja dachu – krokwiowo-płatwiowa, dźwigar stalowy
  • dach: blacha płaska na rąbek stojący, blachodachówka
  • połać dachu pod kątem – 25st, 6st
  • ogrzewanie – na paliwo ekologiczne
  • wysokość budynku w kalenicy – 10,18m

Opis projektu

PROJEKT STACJI KONTROLI POJAZDÓW DO 3,5T; STACJI DIAGNOSTYCZNEJ, PROJEKT WARSZTATU SAMOCHODOWEGO- AT-182

Budynek Usługowy STACJA KONTROLI POJAZDÓW DO 3,5t Z WARSZTATEM SAMOCHODOWYM zaprojektowano jako obiekt dwu kondygnacyjny w części biurowo-usługowej oraz jedno kondygnacyjny w części diagostyczno-warsztatowej.
Obiekt zaprojektowany w technologii tradycyjnej murowanej, nie podpiwniczony, ściany zewnętrzne z bloczków YTONG PP3/0,5 S+GT grubości 24cm ocieplone styropianem Termo Organika „Termonium Fasada” gr. 15cm metodą lekką mokrą.
Strop żelbetowy monolityczny o wysokości konstrukcyjnej 20cm. Dach nad częścią biurową o konstrukcji drewnianej kryty blachą płaską na rąbek stojący oraz konstrukcji stalowej przykrytej płytami warstwowymi w części jedno kondygnacyjnej.
Elewację wykonano z tynku mineralnym na siatce szklanej z elementami drewnianymi. Stolarka okienna i drzwiowa aluminiowa.
Projektowany budynek przystosowany jest dla osób niepełnosprawnych poruszających się na wózkach inwalidzkich. Zaprojektowany budynek spełnia wymagania dla budynków energooszczędnych.

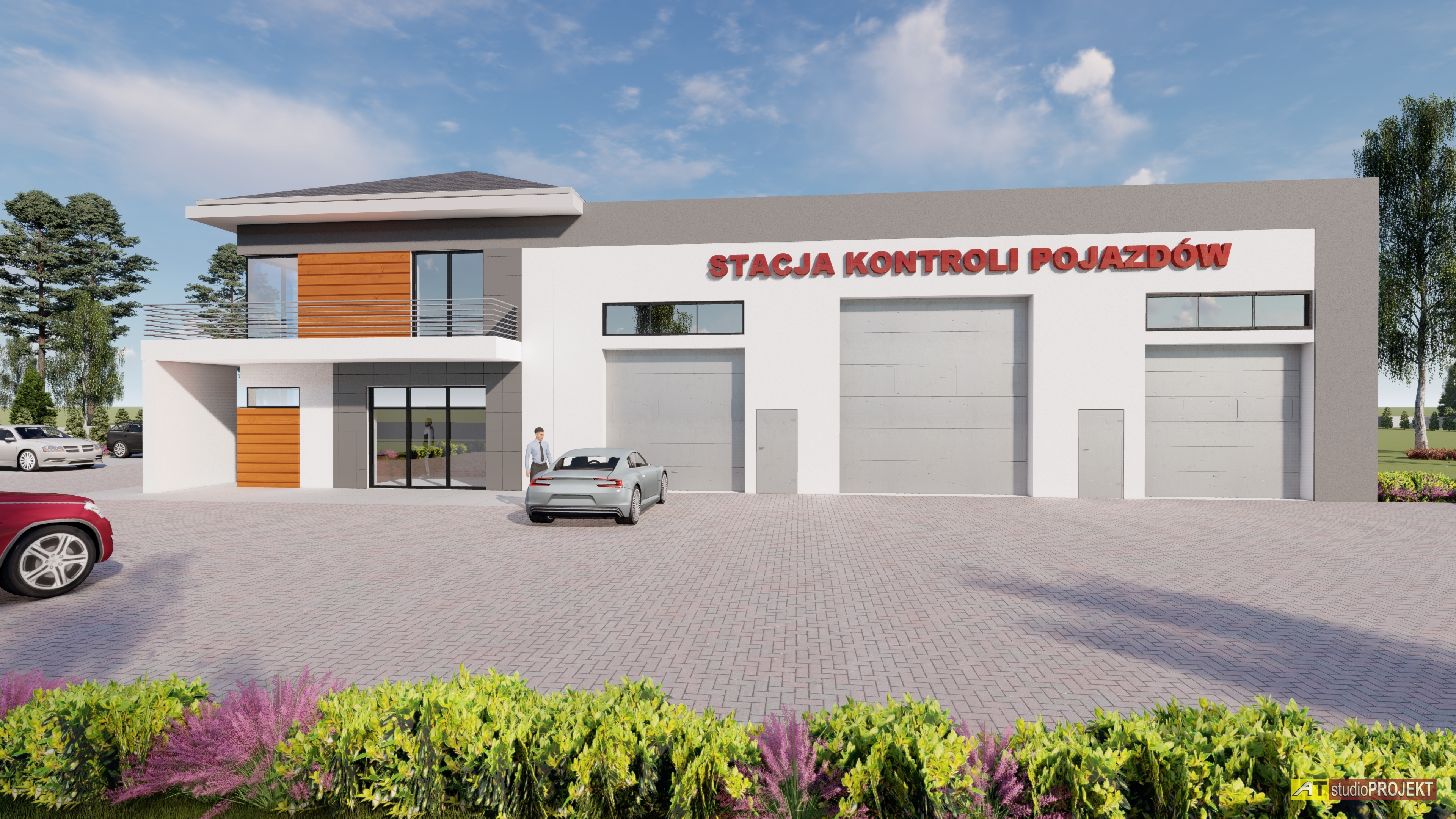

  • Projekt Stacji Kontroli Pojazdów
    Projekt Stacji Kontroli Pojazdów

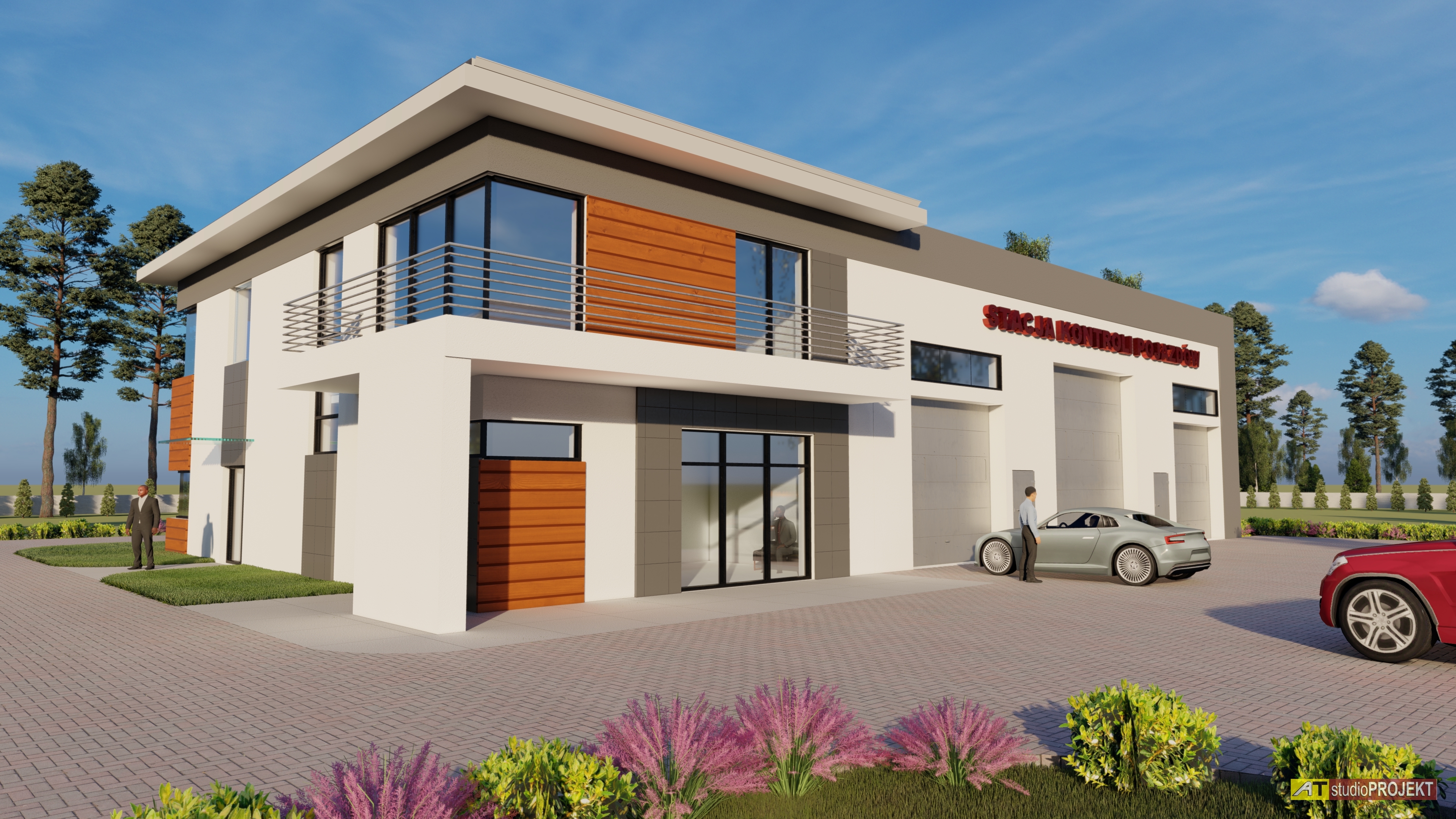

  • Projekt Stacji Kontroli Pojazdów
    Projekt Stacji Kontroli Pojazdów

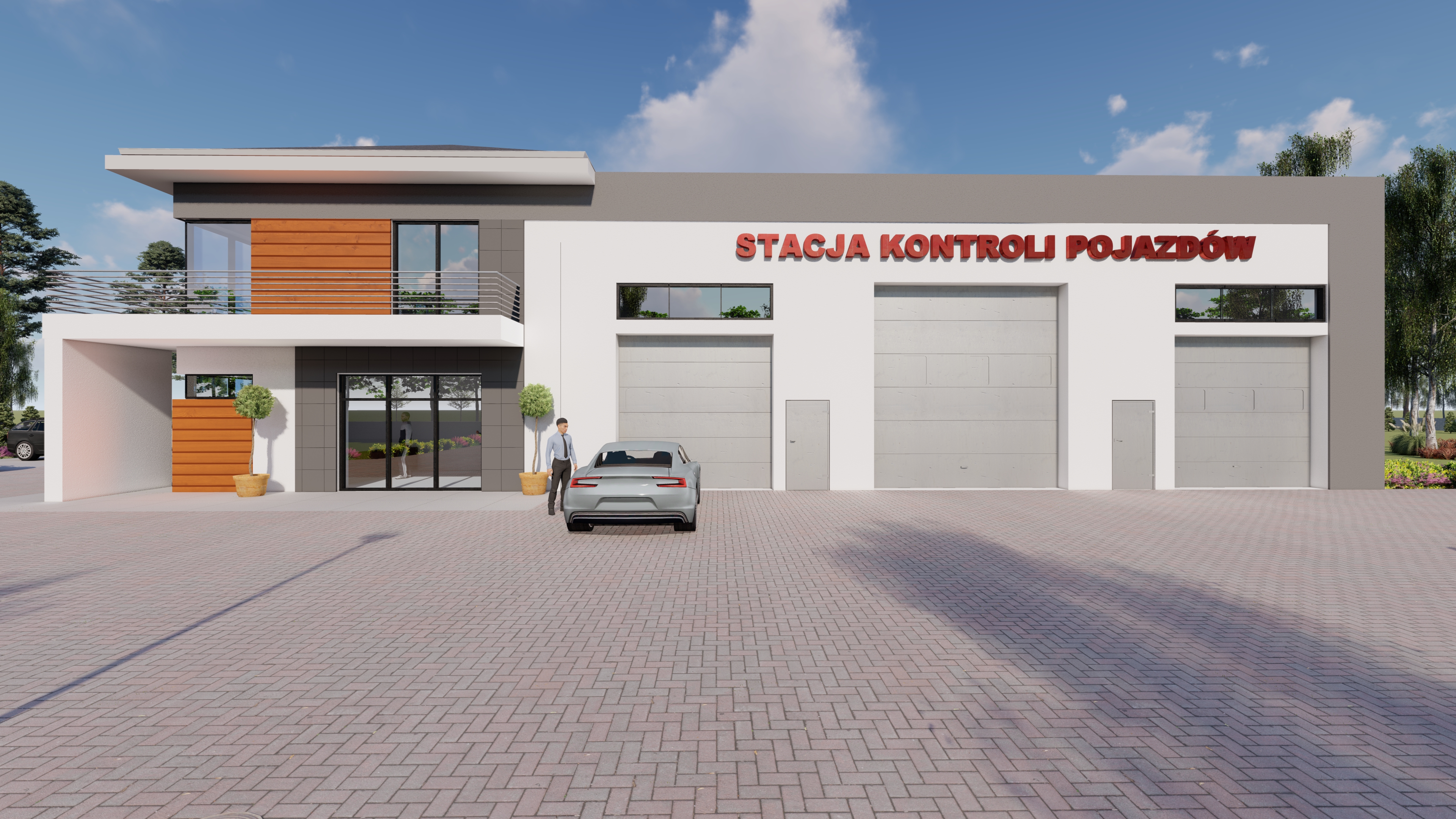

  • Projekt Stacji Kontroli Pojazdów
    Projekt Stacji Kontroli Pojazdów

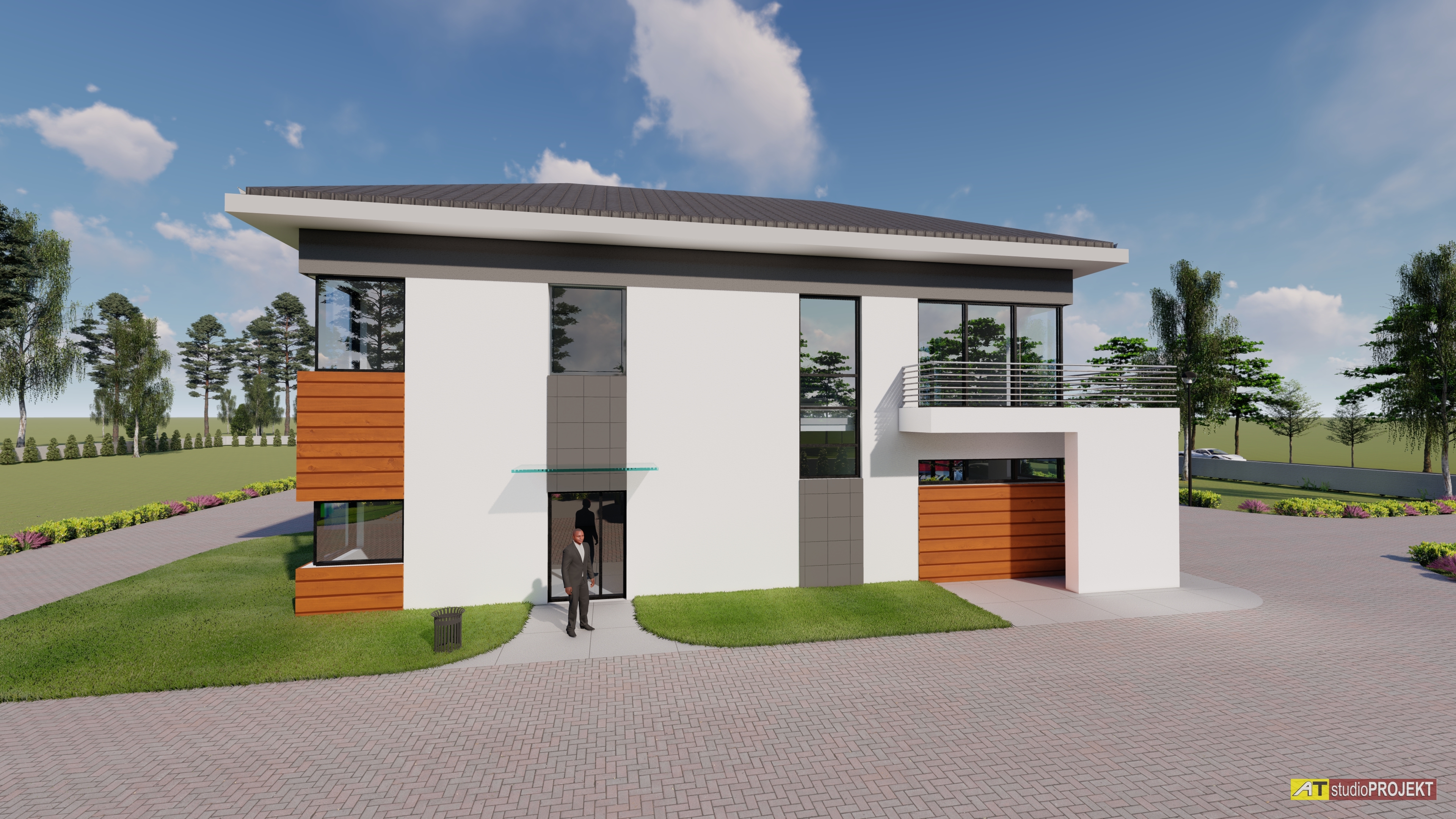

  • Projekt Stacji Kontroli Pojazdów
    Projekt Stacji Kontroli Pojazdów

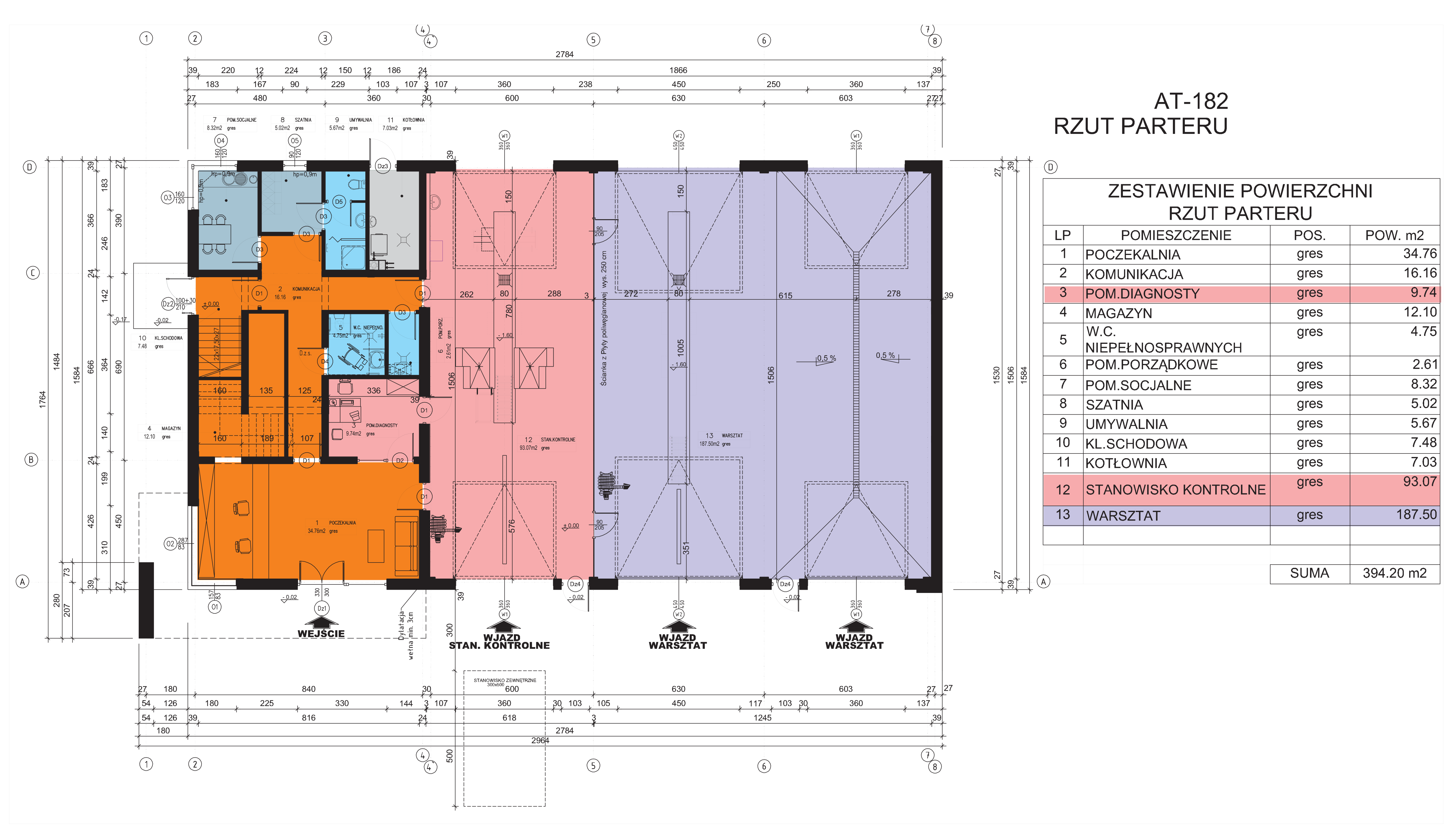

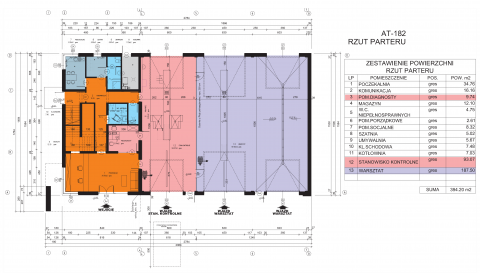

  • Rzut parteru
    Rzut parteru

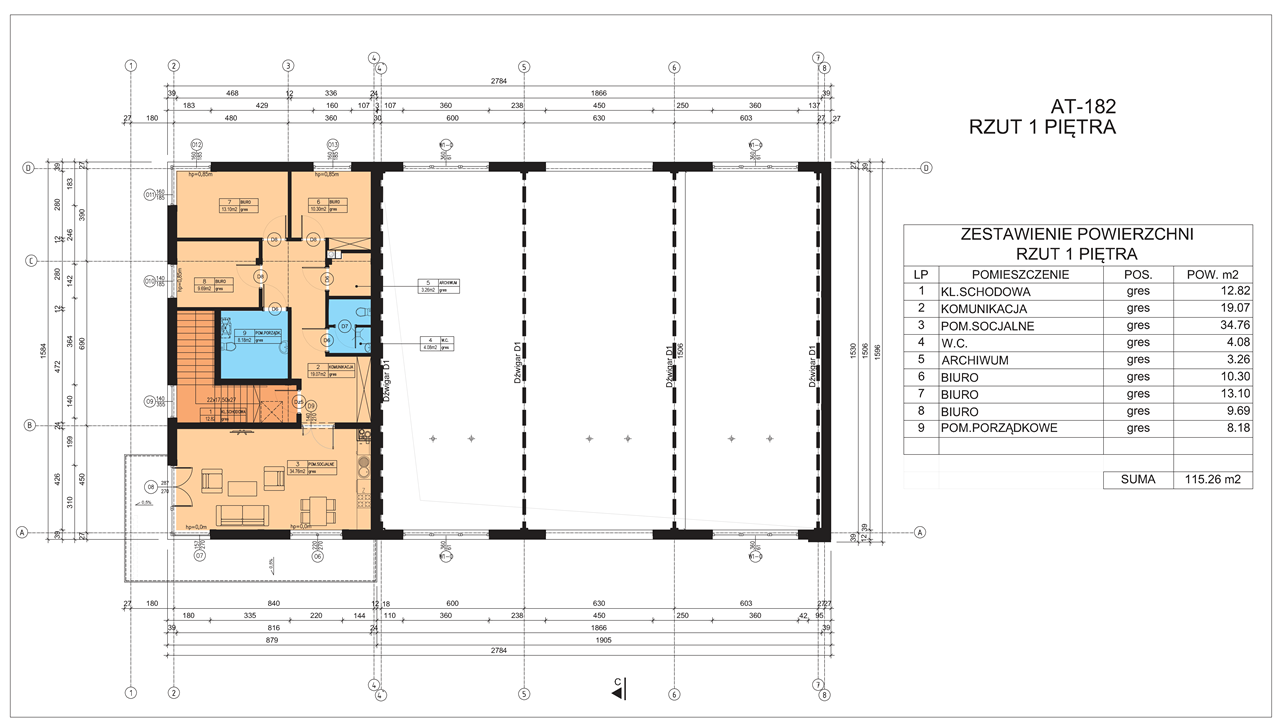

  • Rzut 1 piętra
    Rzut 1 piętra

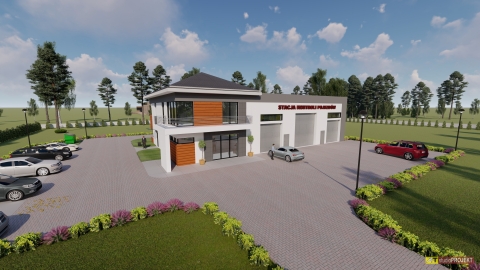

  • Projekt Stacji kontroli pojazdów, Projekt budynku Usługowego
Projekt Stacji Kontroli Pojazdów
