Projekt budynku handlowo - usługowego z magazynem
Zestawienie powierzchni
- Powierzchnia użytkowa411 m2
- Powierzchnia netto411.1 m2
- Powierzchnia zabudowy385.1 m2
- Powierzchnia całkowita722.2 m2
- Kubatura budynku2504 m3
- Wysokość budynku6.9 m
- Szerokość budynku15.28 m
- Długość budynku25.2 m
- Minimalne wymiary działki24 x 33.5 m
Rzuty
-

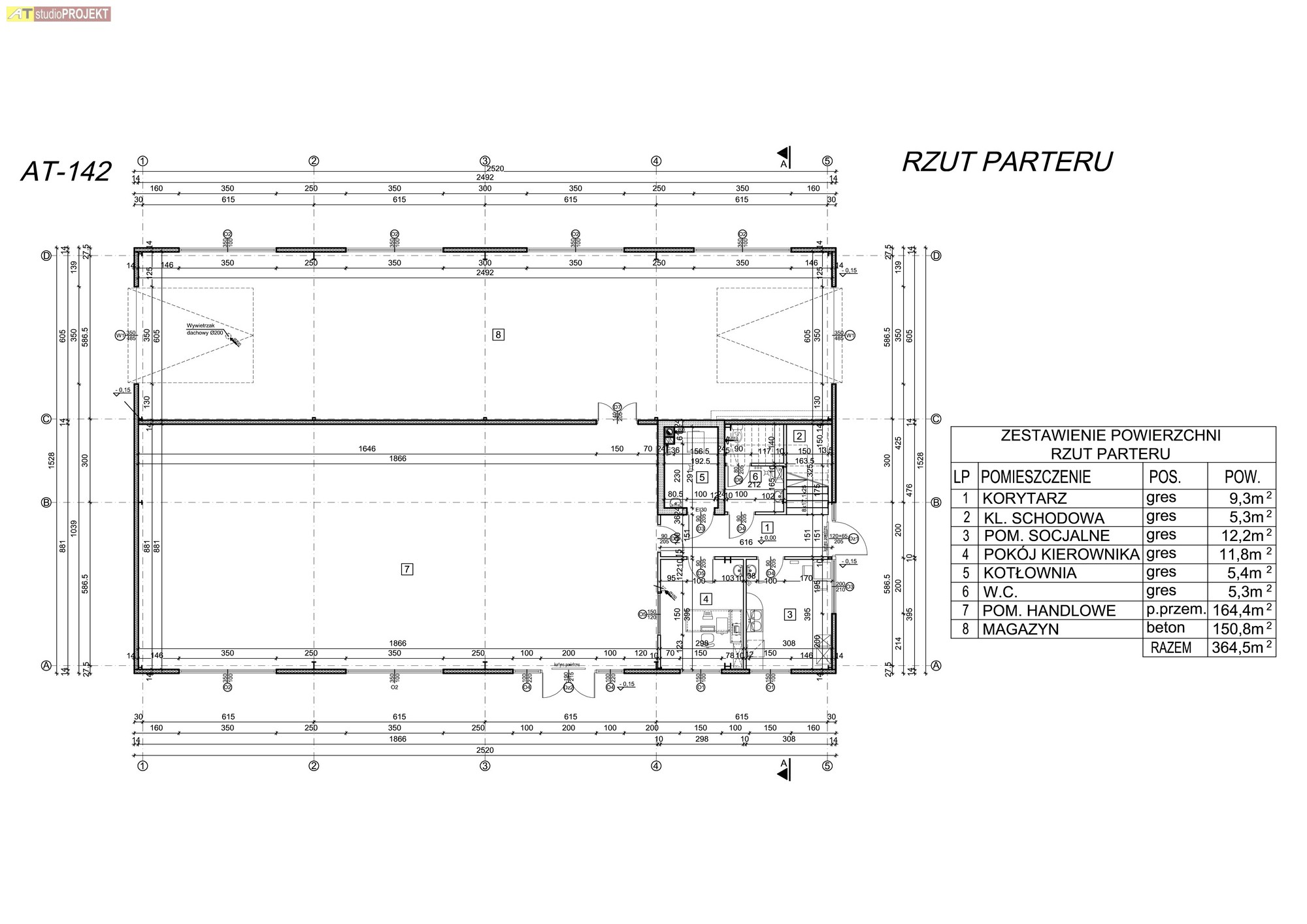

Rzut parteru
-

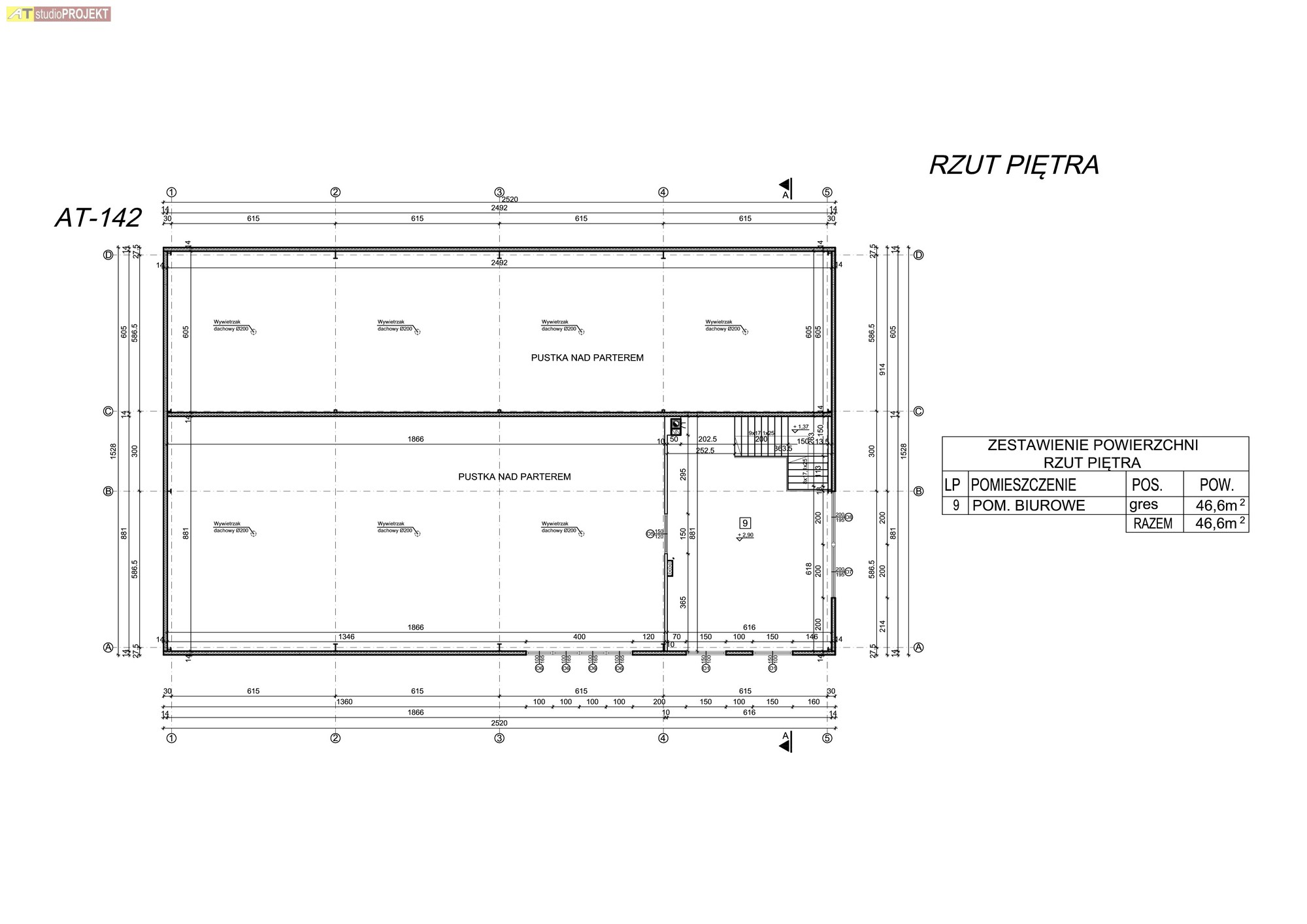

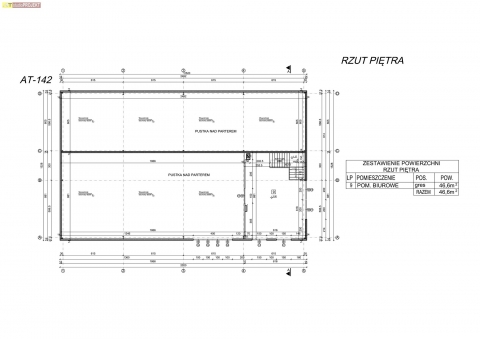

Rzut piętra
-

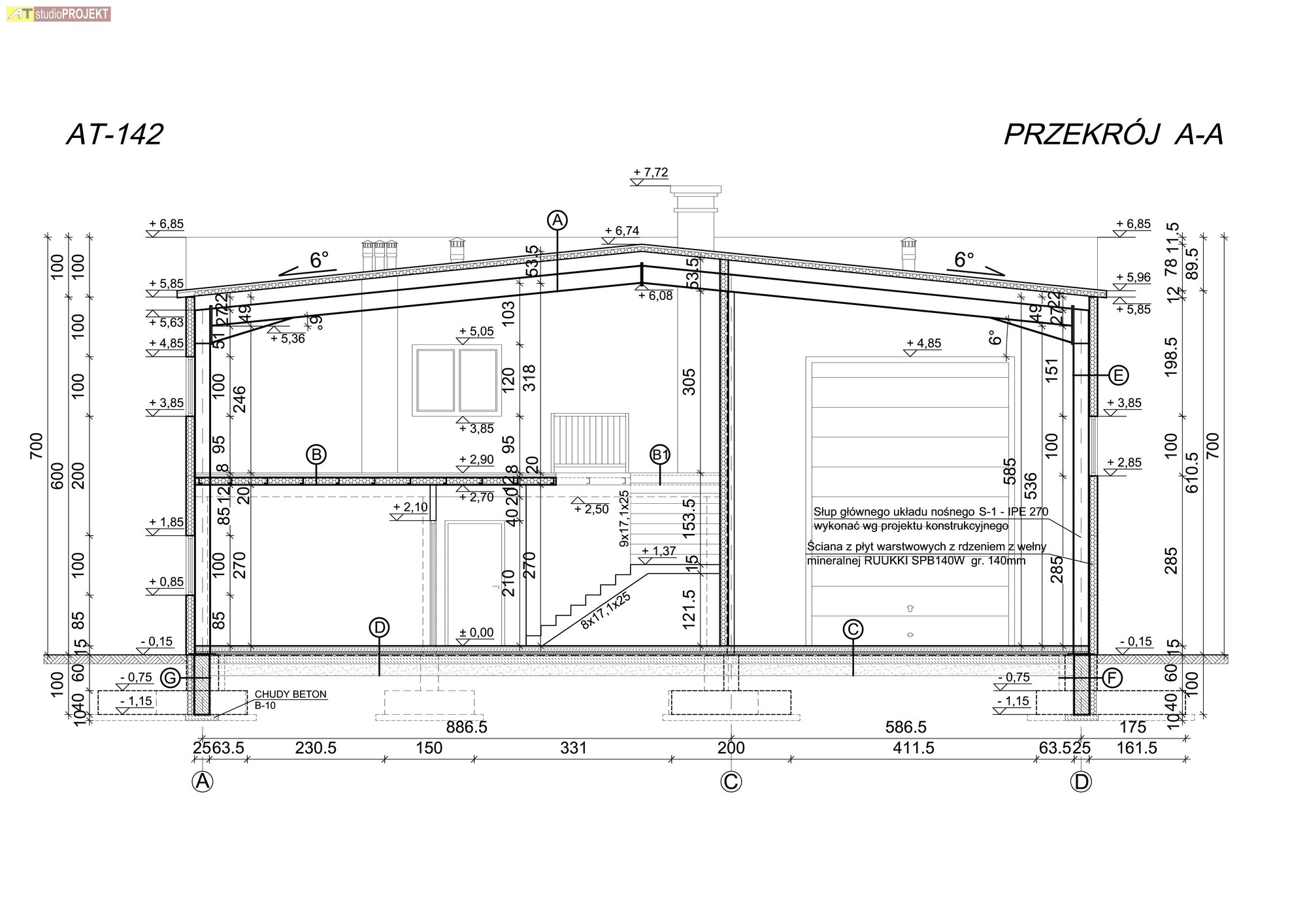

Przekrój AA
Opis projektu
Budynek handlowo-usługowy z magazynem i zapleczem socjalno-biurowym. Na poziomie parteru przewidziano powierzchnię handlową i magazynową dla potrzeb sklepu rolniczo-technicznego oraz powierzchnię usługową biurowo-socjalną, na poziomie piętra w części obiektu przewidziano pomieszczenie biurowe.
Budynek zaprojektowano w konstrukcji stalowej. obudowa ścian zewnętrznych z płyt warstwowych Ruukki z rdzeniem z wełny mineralnej o grubości 140mm, mocowanych bezpośrednio do konstrukcji. Dach dwuspadowy o nachyleniu połaci 6st, zaprojektowano z płyt warstwowych Ruukki z rdzeniem z pianki poliuretanowej o grubości 120/80mm, mocowanych do płatwi dachowych typu Sigma.
Istnieje możliwosć adaptacji m.in.na: Budynek Warsztatowy, stacja demontażu pojazdów, Okręgowa Stacja diagnostyczna, Budynek usługowo magazynowy, hurtownia, zakład produkcyjny, warsztat, budynek magazynowy, Stacja diagnostyczna.

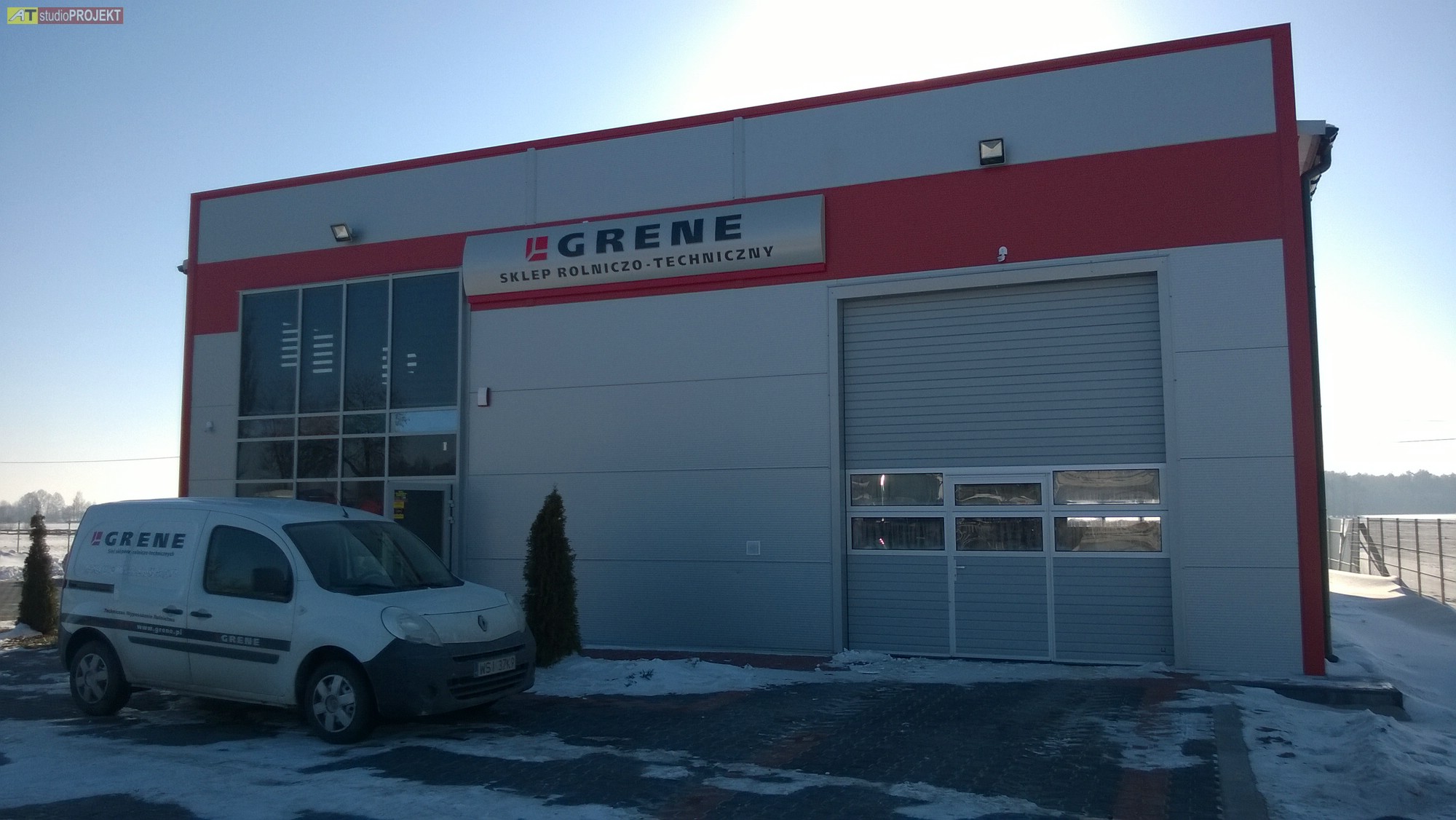

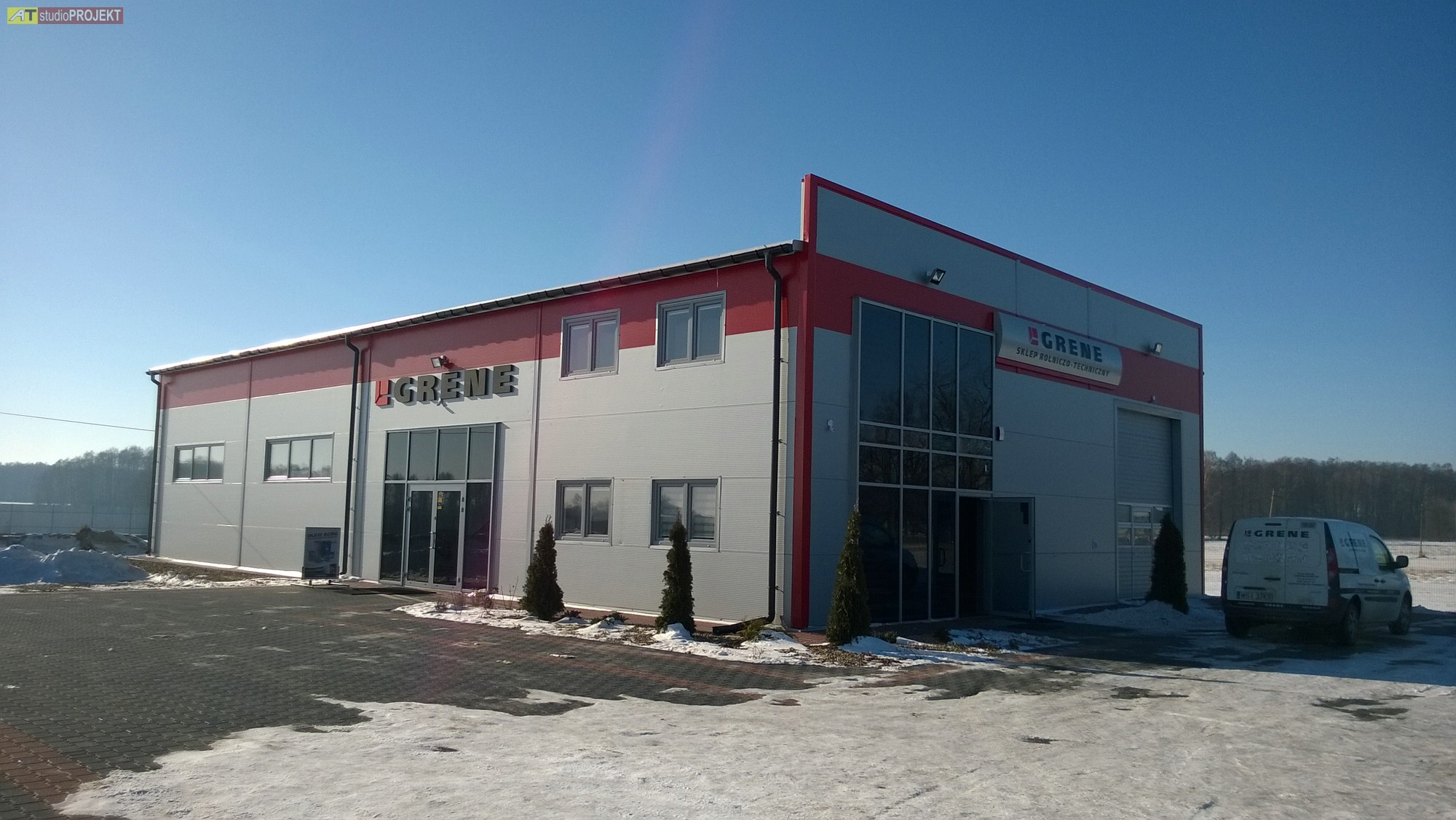

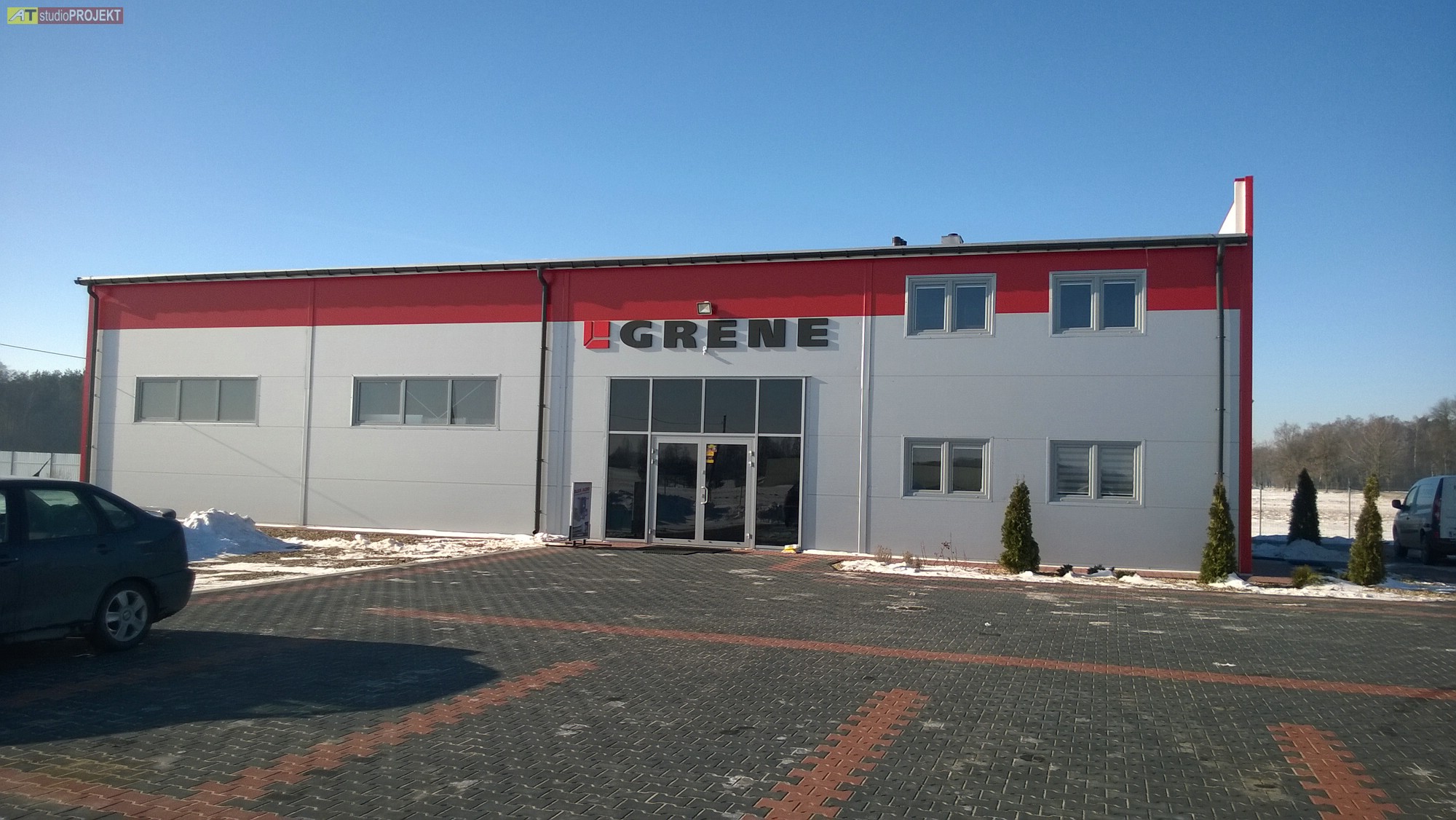

Realizacja : Tchórzew – Plewki
Technologia i konstrukcja
- ściany zewnętrzne -płyta warstwowa
- ściany wewnętrzne – płyta warstwowa
- strop -konstrukcja stalowa
- konstrukcja dachu – konstrukcja stalowa
- połać dachu pod kątem – 6 0
- wysokość w kalenicy – 7,0m
