AT-147
favorite_border
cena: 6 500,00
add_shopping_cartZamów projekt
Budynek Handlowo Usługowy z magazynem na wąską działkę

Budynek Handlowo Usługowy z magazynem na wąską działkę

AT-147 Powierzchnia użytkowa 111 m2
Szczegóły projektuexpand_more
Cena projektu: 6 500,00 brutto star_border
add_shopping_cart Zamów projekt

Zestawienie powierzchni

  • Powierzchnia użytkowa111 m2
  • Powierzchnia netto222.45 m2
  • Powierzchnia zabudowy136.5 m2
  • Powierzchnia całkowita247.5 m2
  • Kubatura budynku576.54 m3
  • Wysokość budynku7.75 m
  • Kąt nachylenia dachu45 o
  • Szerokość budynku7.59 m
  • Długość budynku21 m
  • Minimalne wymiary działki15 x 29 m

Technologia i konstrukcja

  • ściany zewnętrzne -ytong gr.24cm + styropian. gr.14cm
  • ściany wewnętrzne – silka gr.24cm
  • strop - teriva
  • konstrukcja dachu – płatwiowo – krowkiowa
  • połać dachu pod kątem – 45
  • wysokość w kalenicy – 7,55m

Opis projektu

Budynek Handlowo Usługowy z magazynem na wąską działkę.

Budynek zaprojektowano w technologii tradycyjnej murowanej, parterowy z możliwością adaptacji poddasza, nie podpiwniczony,

Ściany zewnętrzne YTONG grubości 24cm ocieplone styropianem TERMO ORGANIKA PLATINUM FASADA gr.14cm metodą lekką mokrą

  • Strop Teriva gr.24cm.
  • Dach dwuspadowy o konstrukcji drewnianej kryty materiałem ogniotrwałym blachodachówką powlekaną.
  • Elewację i cokół wykonano z tynku strukturalnego. Stolarka okienna i drzwiowa PCV lub aluminiowa.

Budynek do realizacji na wąskiej działce, przystosowany jest dla osób niepełnosprawnych poruszających się na wózkach inwalidzkich. Wjazd odbywa się z poziomu terenu

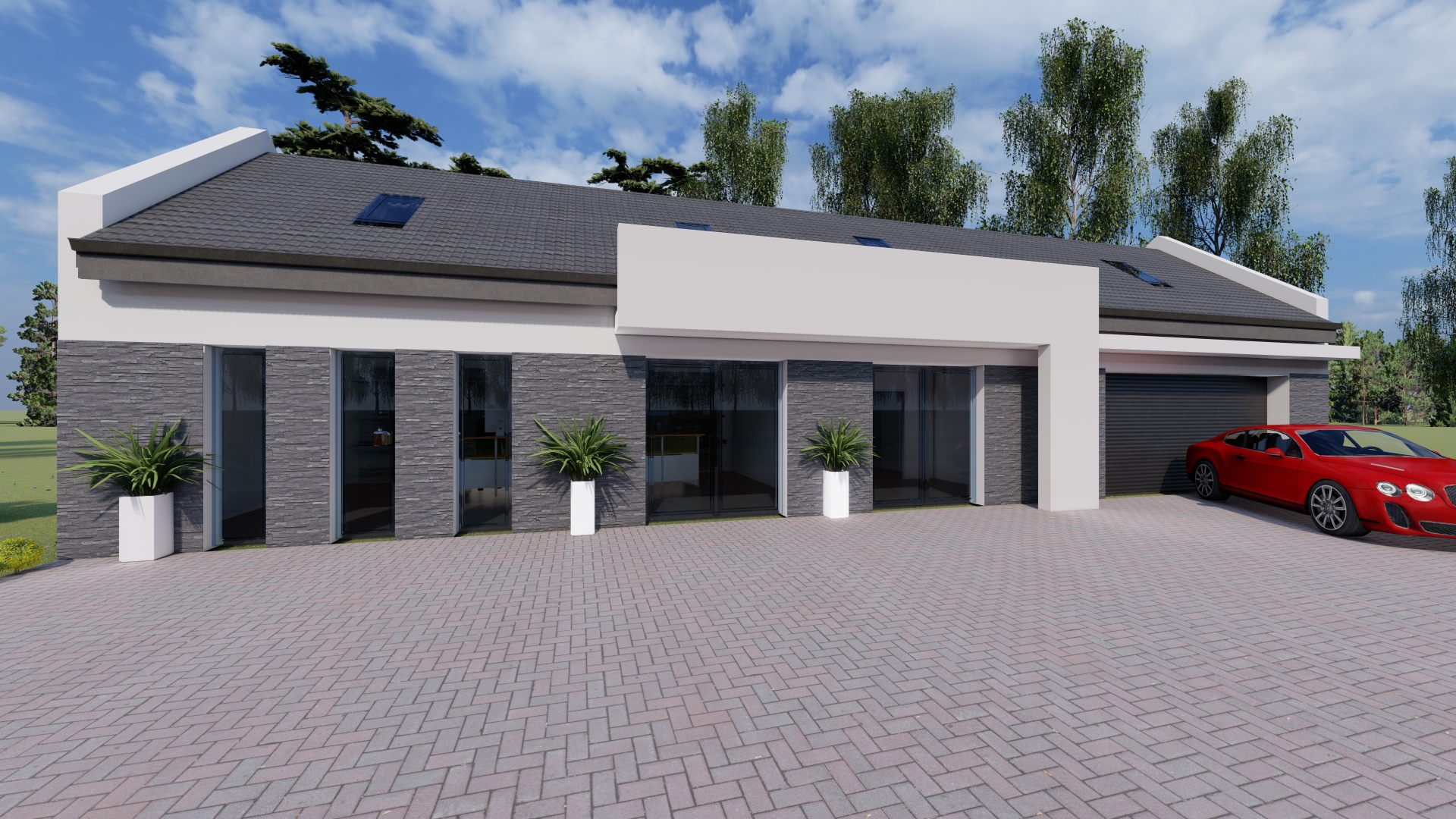

  • Budynek Handlowo Usługowy z magazynem na wąską działkę
     Budynek Handlowo Usługowy z magazynem na wąską działkę

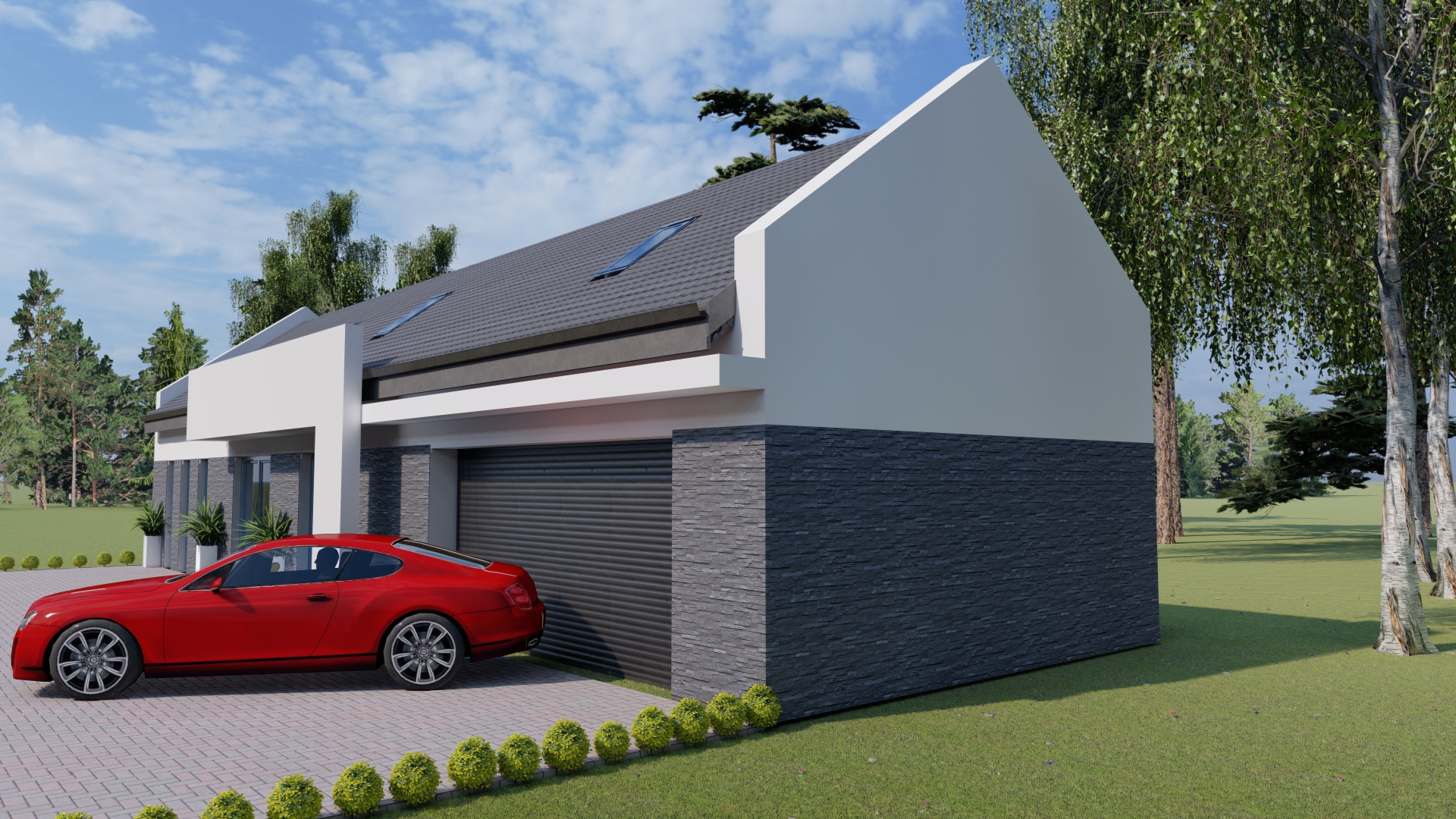

  • Budynek Handlowo Usługowy z magazynem na wąską działkę
     Budynek Handlowo Usługowy z magazynem na wąską działkę

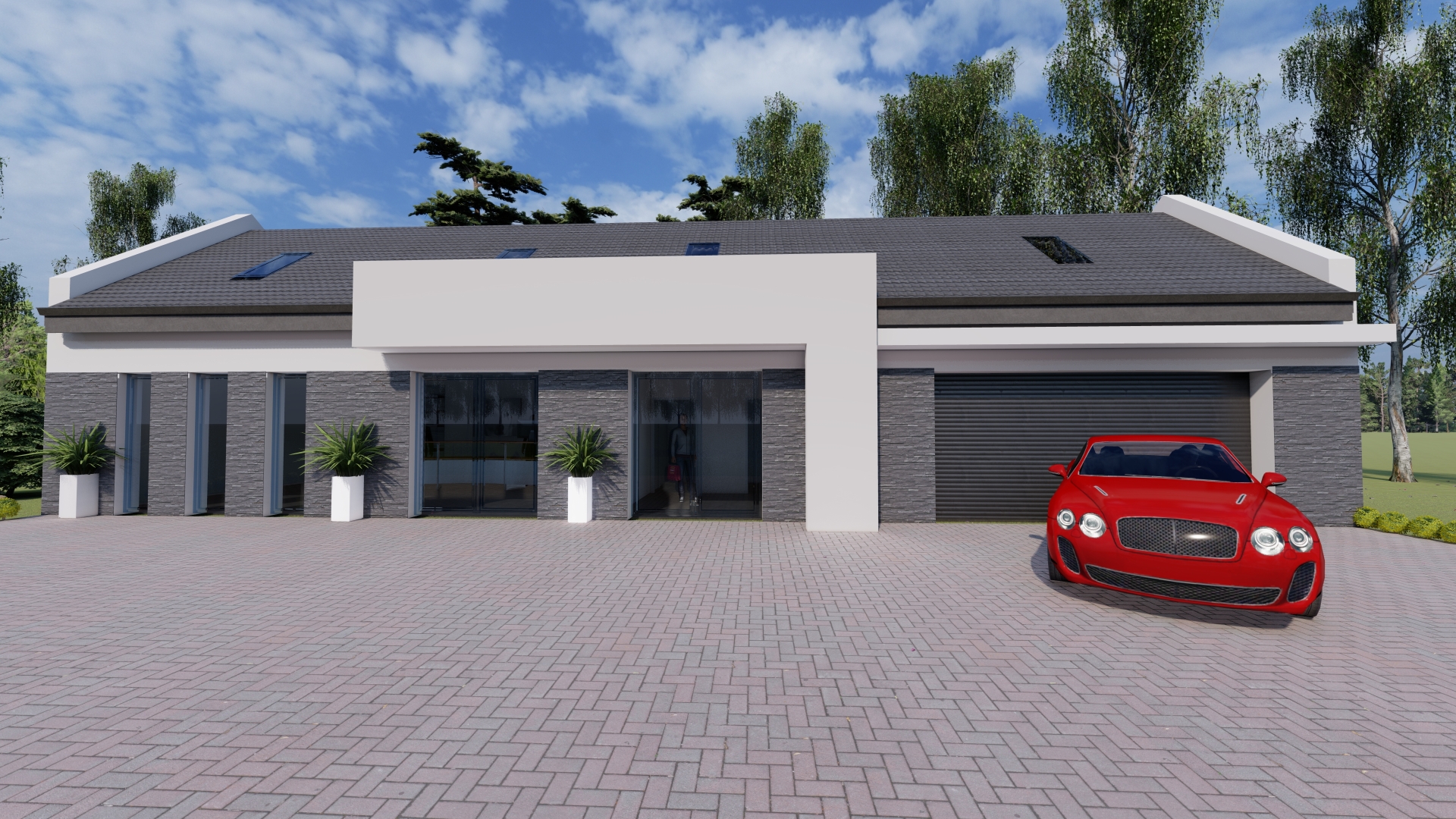

  • Budynek Handlowo Usługowy z magazynem na wąską działkę
     Budynek Handlowo Usługowy z magazynem na wąską działkę

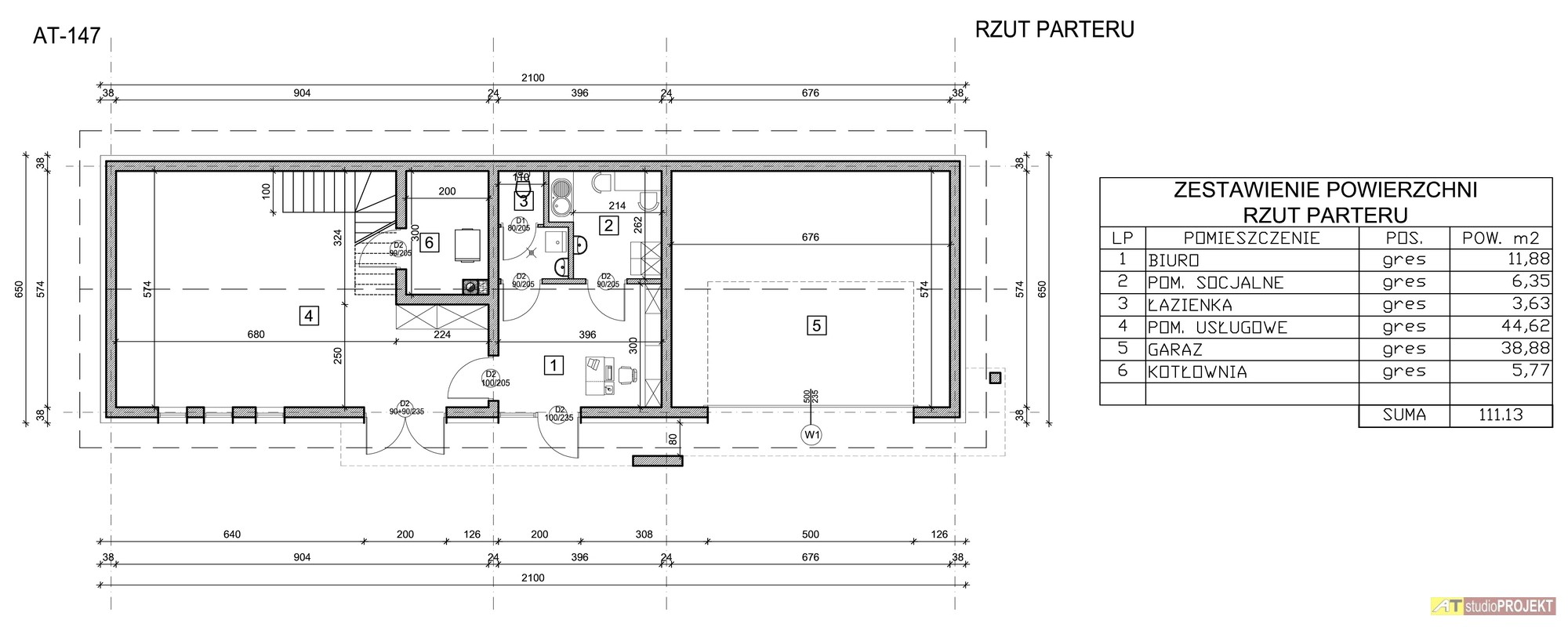

  • Rzut 1 piętra
     Rzut 1 piętra

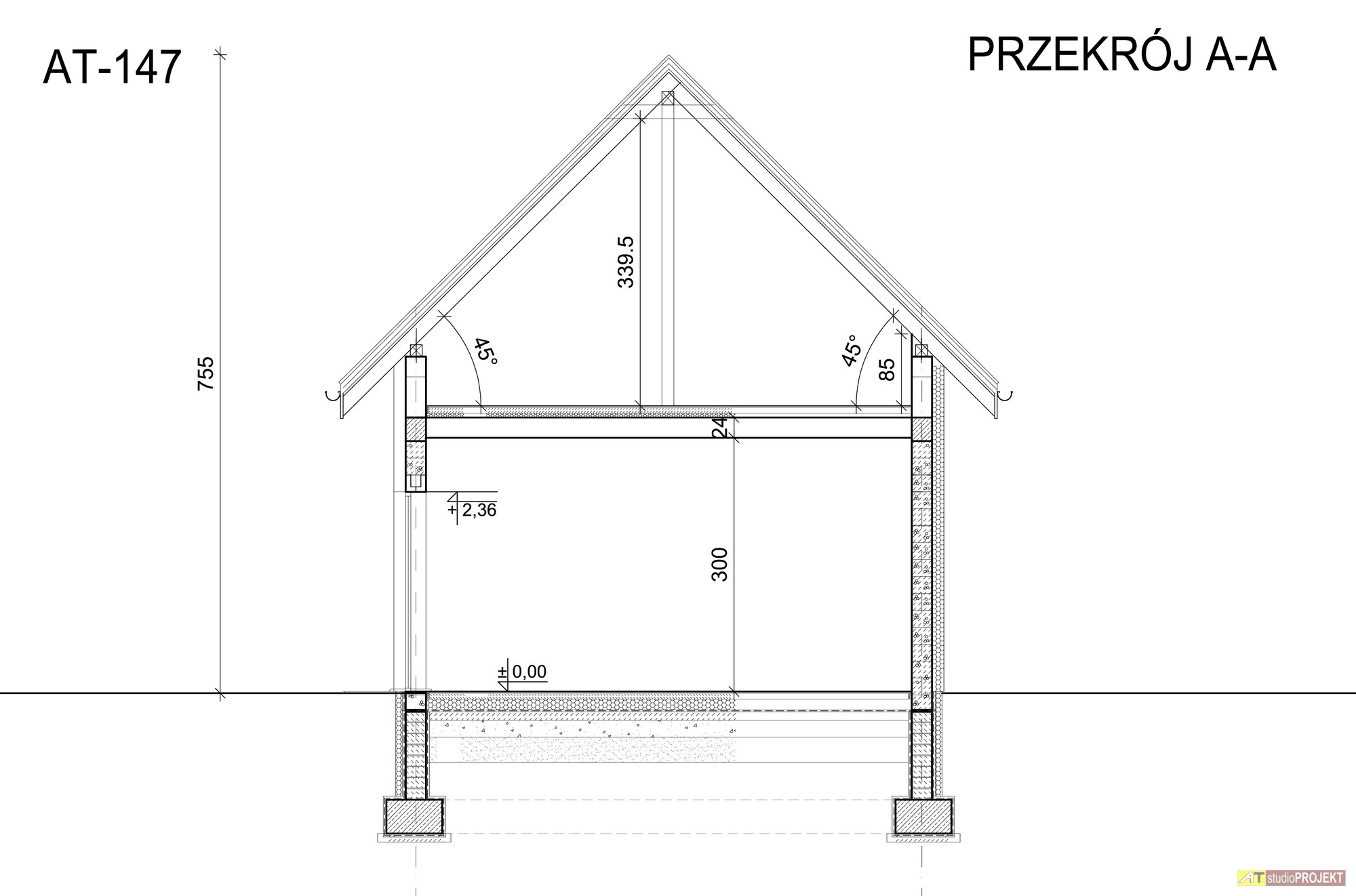

  • Przekrój AA
     Przekrój AA
  • Projekt małego budynku Usługowo Handlowego AT-147
Budynek Handlowo Usługowy z magazynem na wąską działkę
