TB-46
favorite_border
cena: 3 500,00
add_shopping_cartZamów projekt
Budynek mieszkalny, jednorodzinny z bala

Budynek mieszkalny, jednorodzinny z bala

TB-46 Powierzchnia użytkowa 98 m2
Szczegóły projektuexpand_more
Cena projektu: 3 500,00 brutto star_border
add_shopping_cart Zamów projekt

Zestawienie powierzchni

  • Powierzchnia użytkowa98 m2
  • Powierzchnia netto110.6 m2
  • Powierzchnia zabudowy97 m2
  • Powierzchnia całkowita148.46 m2
  • Kubatura budynku413 m3
  • Wysokość budynku7.7 m
  • Kąt nachylenia dachu45 o
  • Szerokość budynku10 m
  • Długość budynku9.7 m
  • Minimalne wymiary działki18 x 17.7 m

Technologia i konstrukcja

  • ściany zewnętrzne – bal gr.12cm + wełna min. od wewn. 14cm
  • ściany wewnętrzne – bal gr. 12cm
  • strop – belkowy drewniany z podsufitką
  • konstrukcja dachu – krokwiowo-jętkowa
  • połać dachu pod kątem – 45st
  • wysokość w kalenicy – 7,70m

Opis projektu

Budynek mieszkalny drewniany z bali, parterowy niepodpiwniczony z poddaszem użytkowym, dachem o konstrukcji drewnianej kryty materiałem ogniotrwałym blachodachówką powlekaną.

Wykonany w technologii drewnianej z bala 12x20cm, ściany ocieplone od wewnątrz wełna mineralną gr. 14cm, strop belkowy drewniany.

Połączenie ścian wieńcowych na obłap z ostatkami. Elementy konstrukcyjne projektuje się z drewna sosnowego

  • Budynek mieszkalny, jednorodzinny z bala
     Budynek mieszkalny, jednorodzinny z bala
  • Budynek mieszkalny, jednorodzinny z bala
     Budynek mieszkalny, jednorodzinny z bala

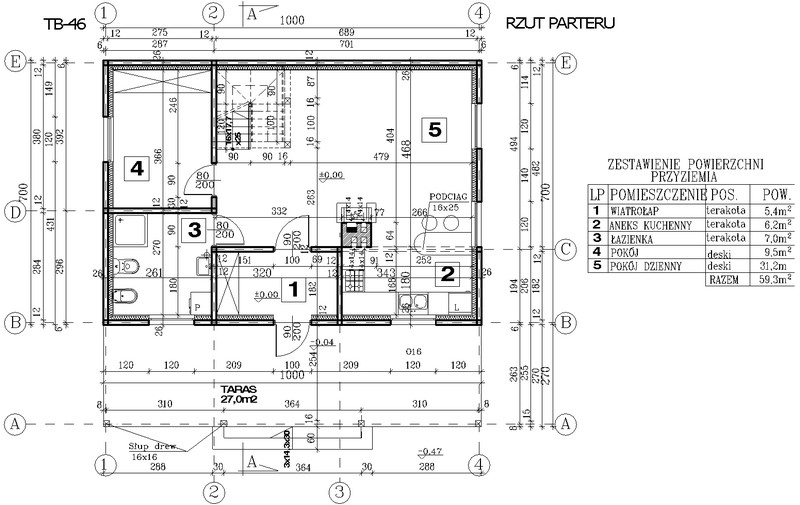

  • Rzut parteru
     Rzut parteru

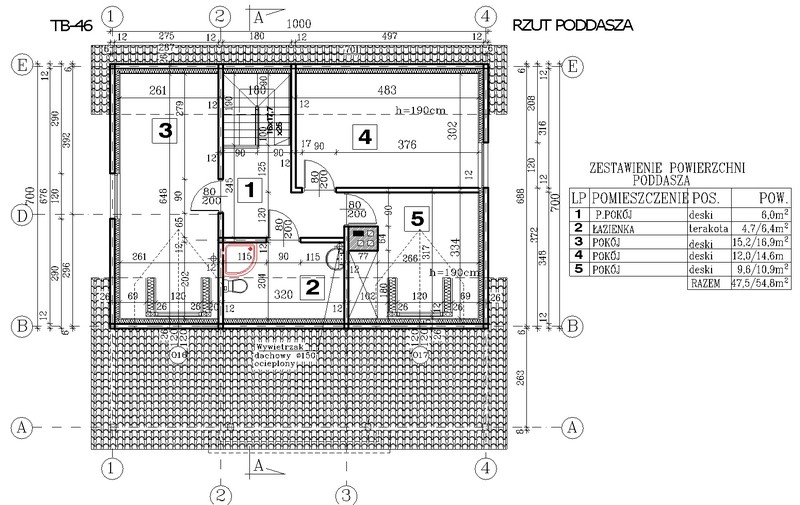

  • Rzut poddasza
     Rzut poddasza

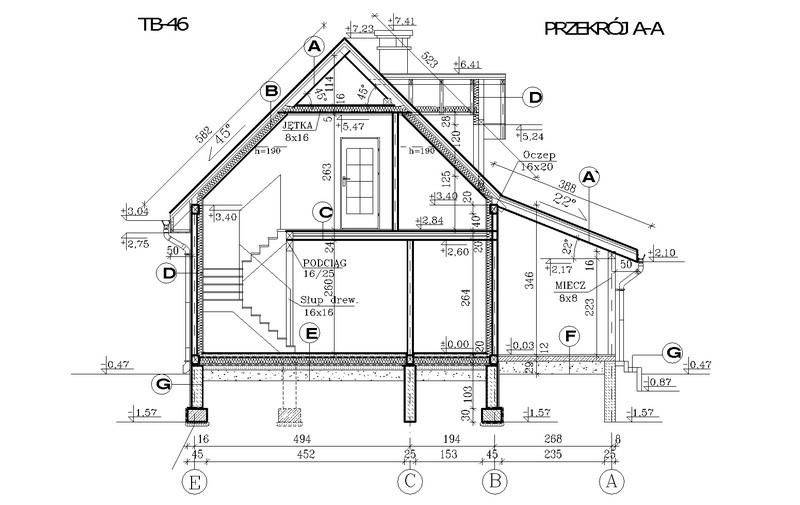

  • Przekrój A-A
     Przekrój A-A
