AT-156
favorite_border
cena: 4 500,00
add_shopping_cartZamów projekt

Projekt domu Nowoczesnego na wąską działkę

Projekt domu Nowoczesnego na wąską działkę
Projekt domu Nowoczesnego na wąską działkę
Projekt domu Nowoczesnego na wąską działkę
Projekt domu Nowoczesnego na wąską działkę
Projekt domu Nowoczesnego na wąską działkę
Projekt domu Nowoczesnego na wąską działkę
Projekt domu Nowoczesnego na wąską działkę
Rzut parteru
Rzut piętra
Przekrój

Zestawienie powierzchni

  • Powierzchnia użytkowa162 m2
  • Powierzchnia netto204.28 m2
  • Powierzchnia zabudowy166.71 m2
  • Powierzchnia całkowita277.92 m2
  • Kubatura budynku794.83 m3
  • Wysokość budynku8.93 m
  • Kąt nachylenia dachu30 o
  • Szerokość budynku8.4 m
  • Długość budynku21.24 m
  • Minimalne wymiary działki14.4 x 29 m

Rzuty

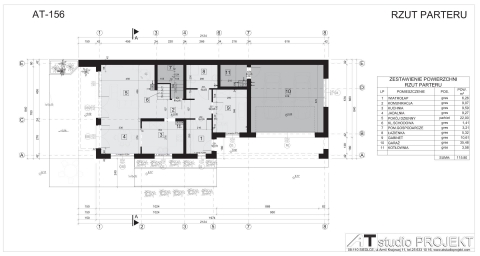

  • Rzut parteru
    Rzut parteru
  • Rzut piętra
    Rzut piętra

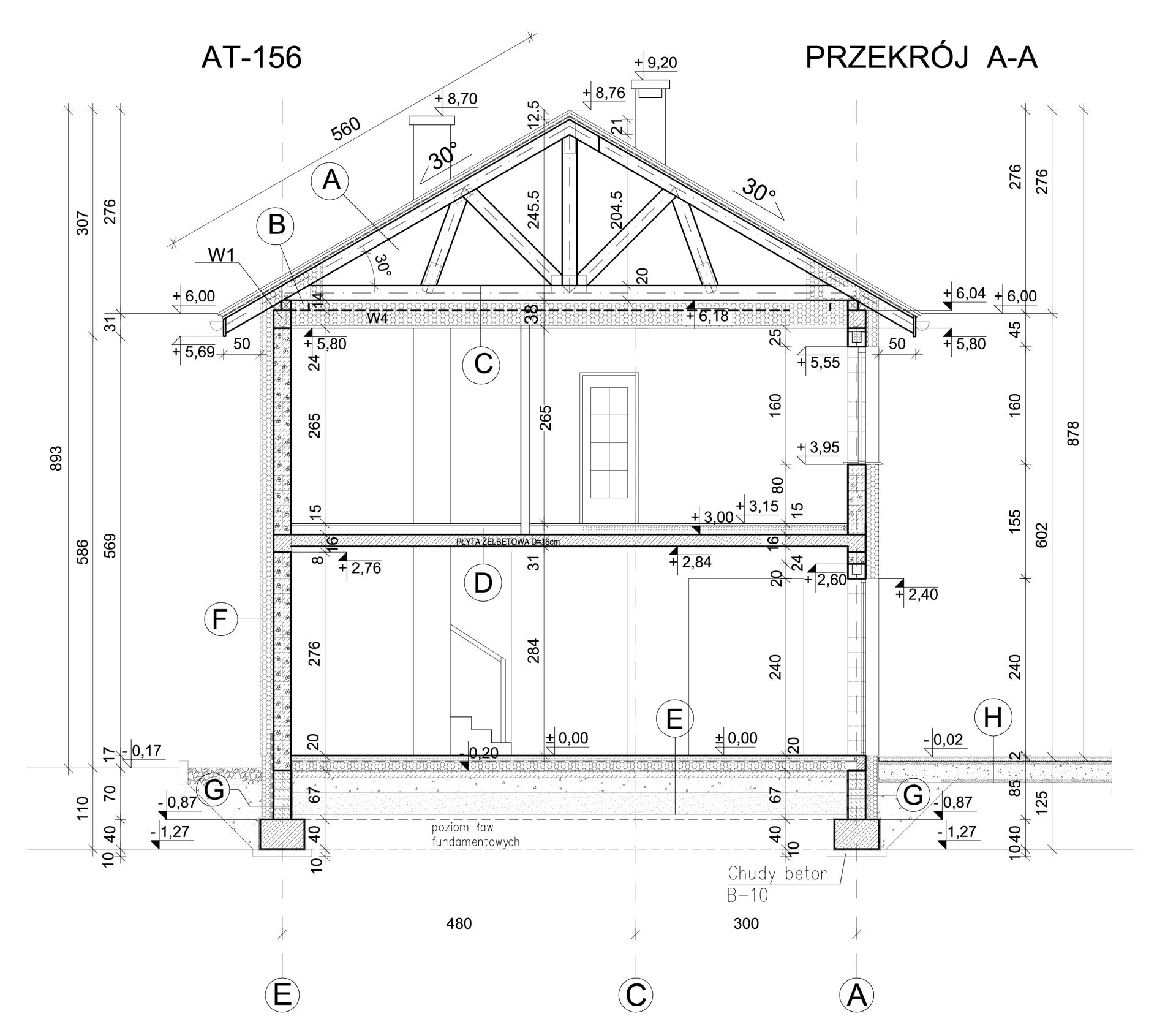

  • Przekrój
    Przekrój

Opis projektu

Budynek mieszkalny jednorodzinny dwukondygnacyjny z garażem dwustanowiskowym, nie podpiwniczony.

Budynek na wąską działkę . Energooszczędny i tani w realizacji.

Budynek zaprojektowano w technologii tradycyjnej murowanej jako energooszczędny, ściany zewnętrzne YTONG PP 3/0,5 S+GT grubości 24cm ocieplone styropianem TERMO ORGANIKA PLATINUM FASADA gr.18cm metodą lekką mokrą, ze stropem żelbetowym monolitycznym gr.20cm. Dach dwuspadowy o konstrukcji drewnianej kryty materiałem ogniotrwałym blachą płaską na rąbek stojący RUUKKI CLASSIC. Elewację wykonano z tynku strukturalnego Stolarka okienna i drzwiowa aluminiowa lub PCV.

Technologia i konstrukcja

  • ściany zewnętrzne: ytong gr. 24cm ocieplone styropianem 18cm
  • ściany wewnętrzne –silka 24cm
  • strop: żelbetowym monolityczny
  • konstrukcja dachu – dźwigar drewniany
  • dach: blacha płaska na rąbek stojący
  • połać dachu pod kątem – 30o
  • ogrzewanie – gaz
