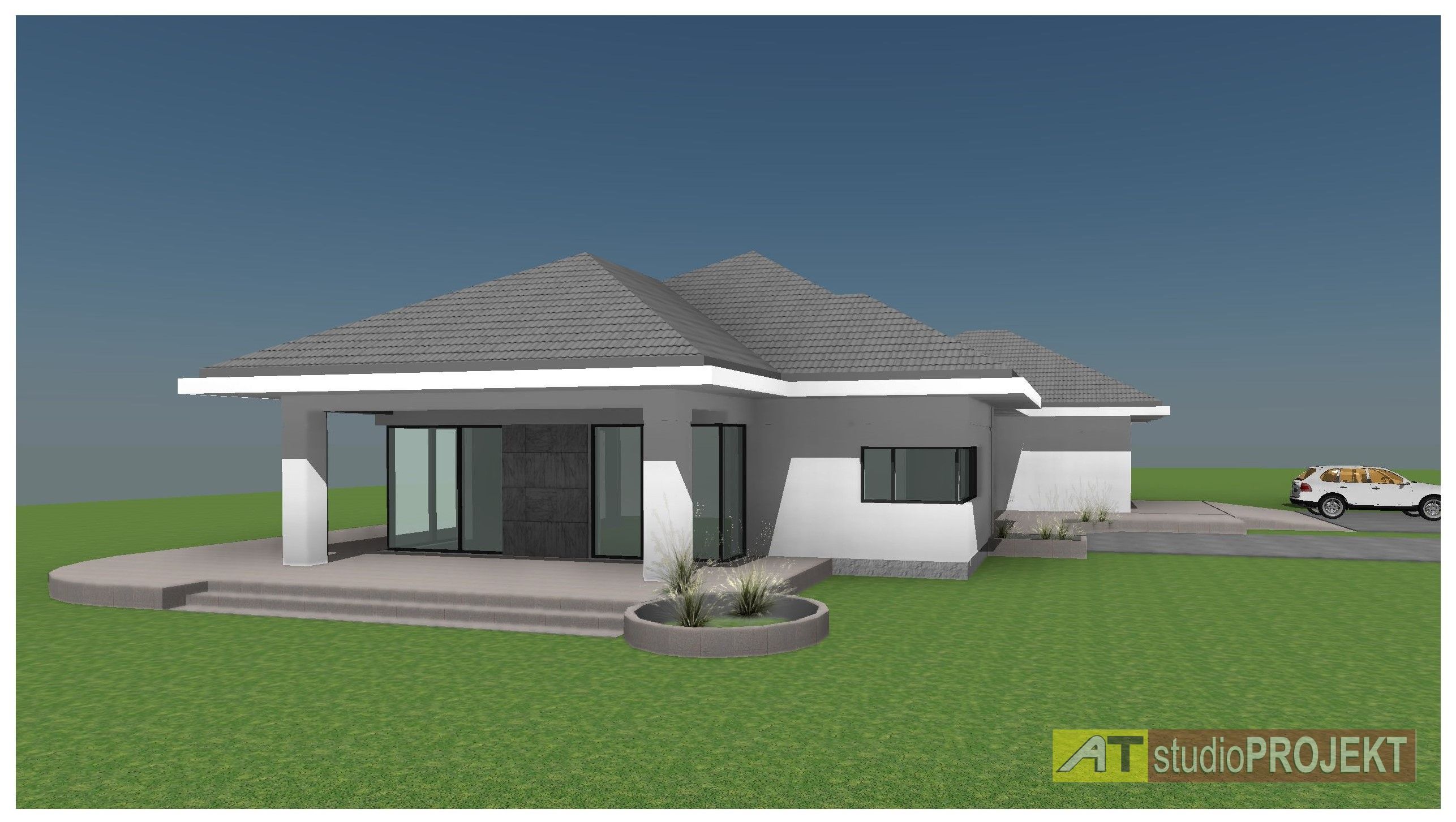

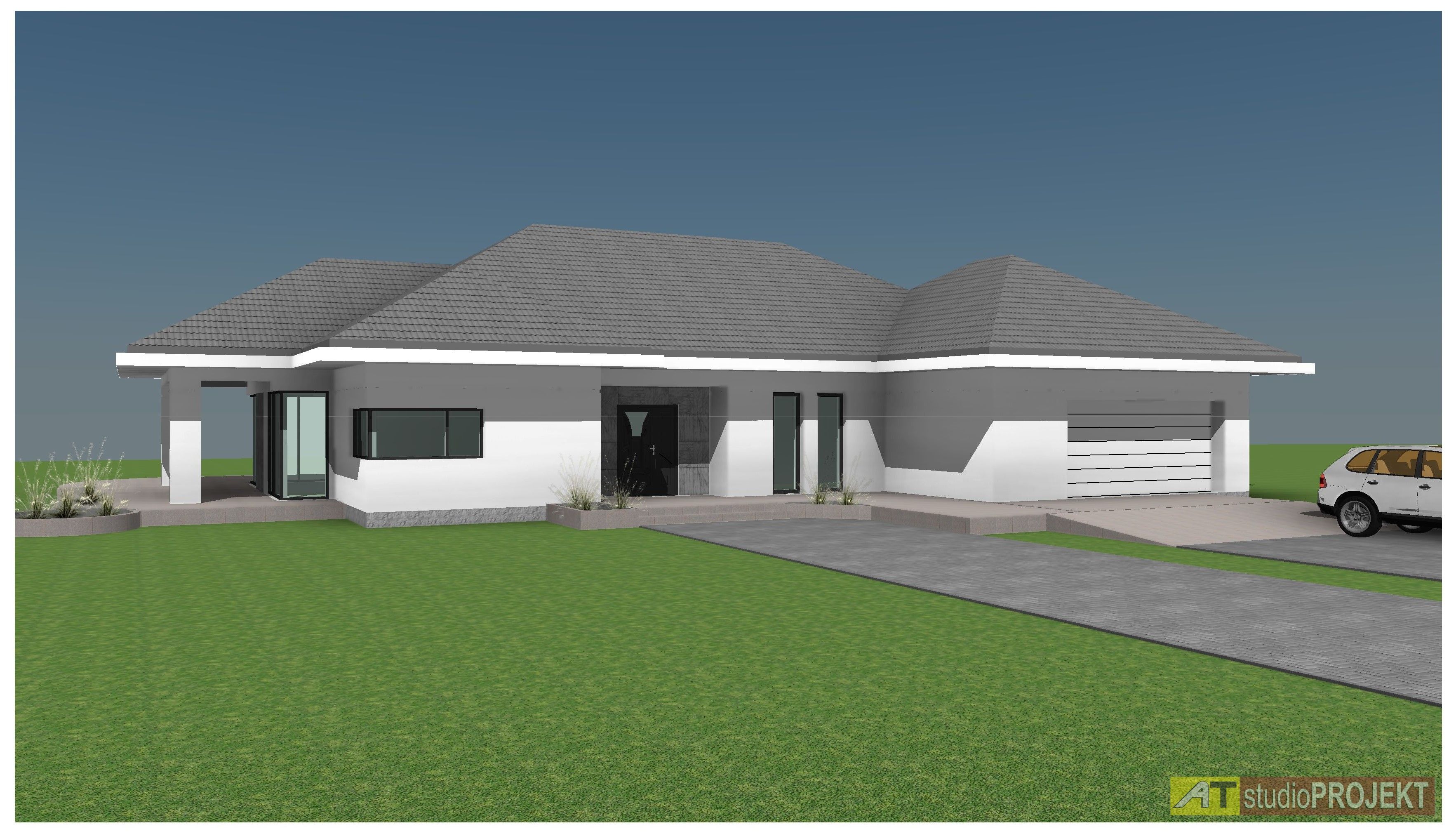

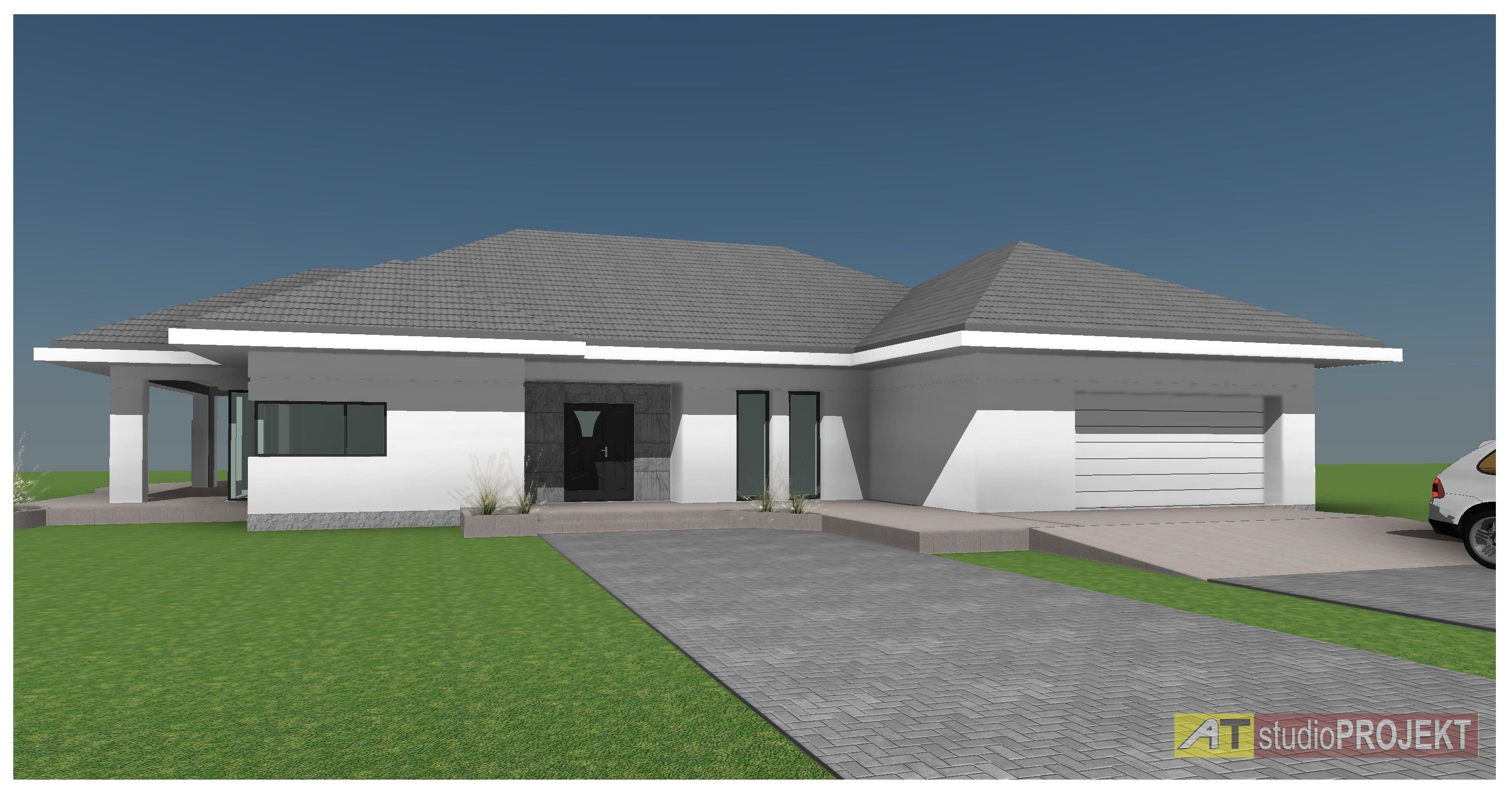

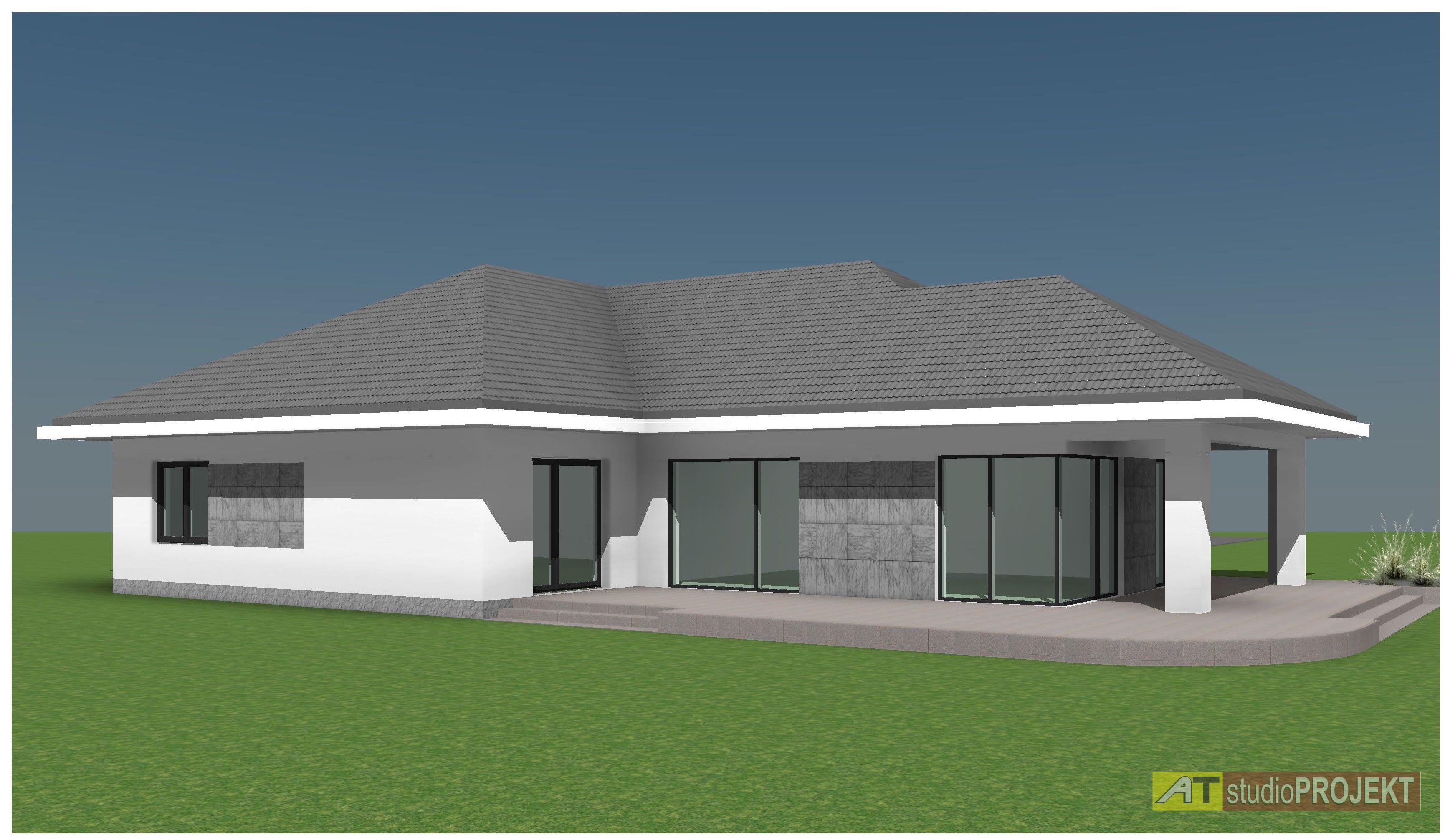

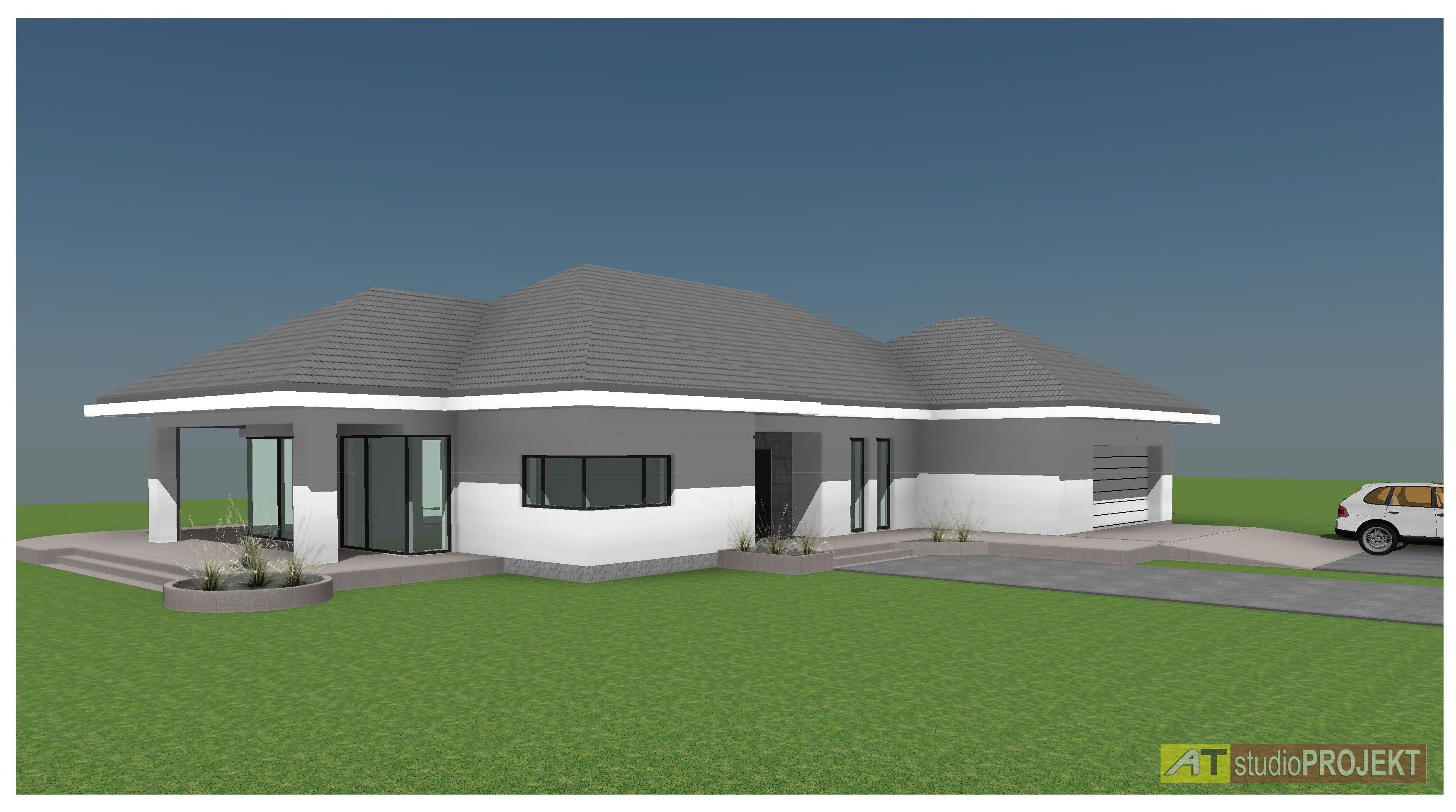

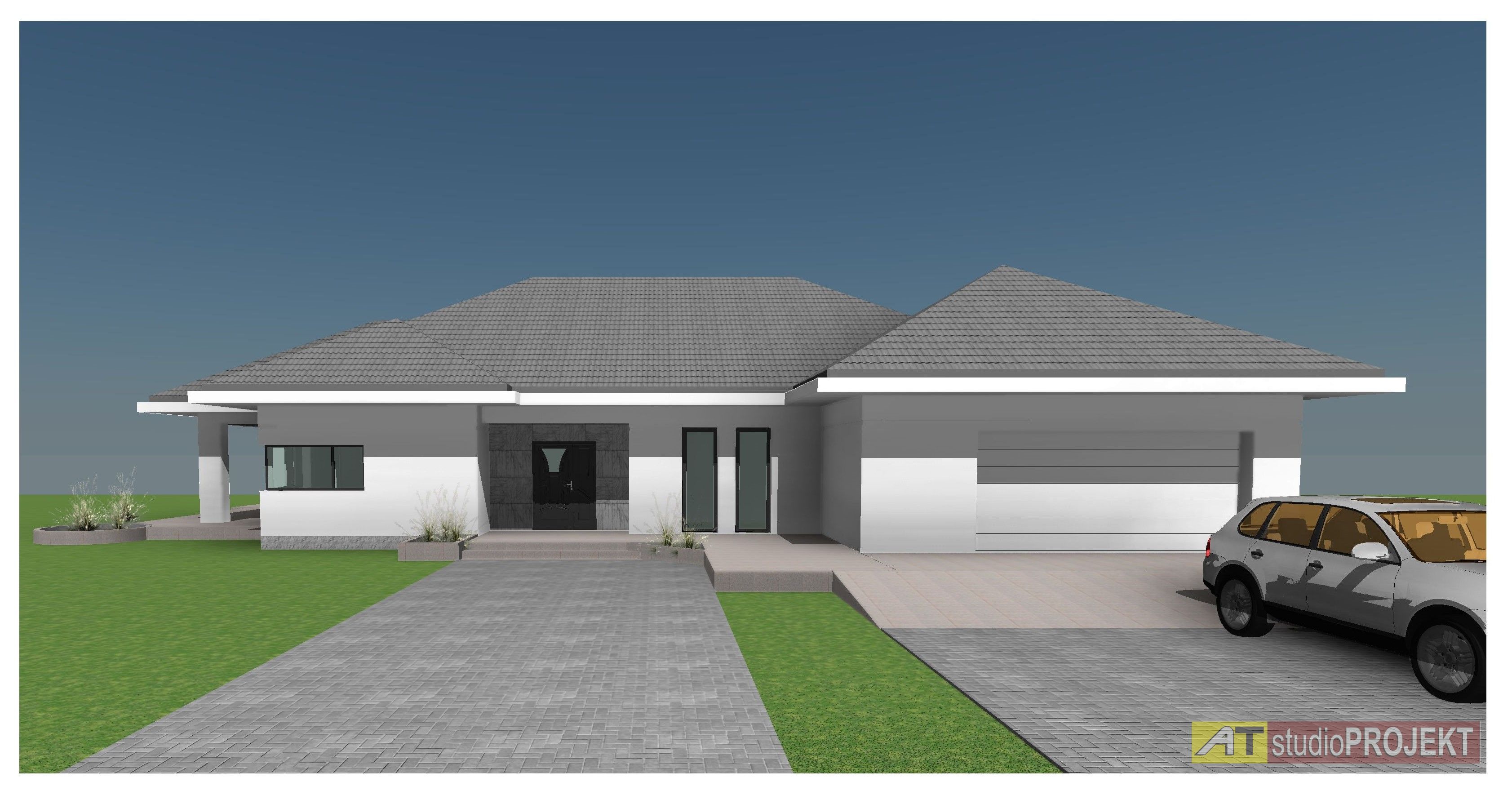

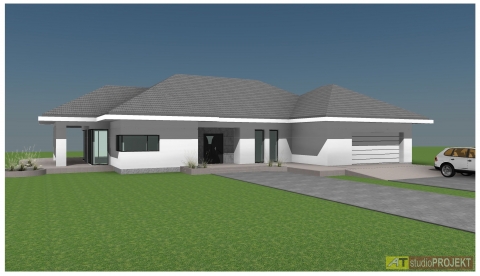

Projekt domu parterowego nowoczesnego AT-178
Zestawienie powierzchni
- Powierzchnia użytkowa180 m2
- Powierzchnia netto230.73 m2
- Powierzchnia zabudowy292.81 m2
- Powierzchnia całkowita292.81 m2
- Kubatura budynku998 m3
- Wysokość budynku7.12 m
- Kąt nachylenia dachu30 o
- Szerokość budynku18.4 m
- Długość budynku23 m
- Minimalne wymiary działki26.4 x 31 m
Rzuty
-

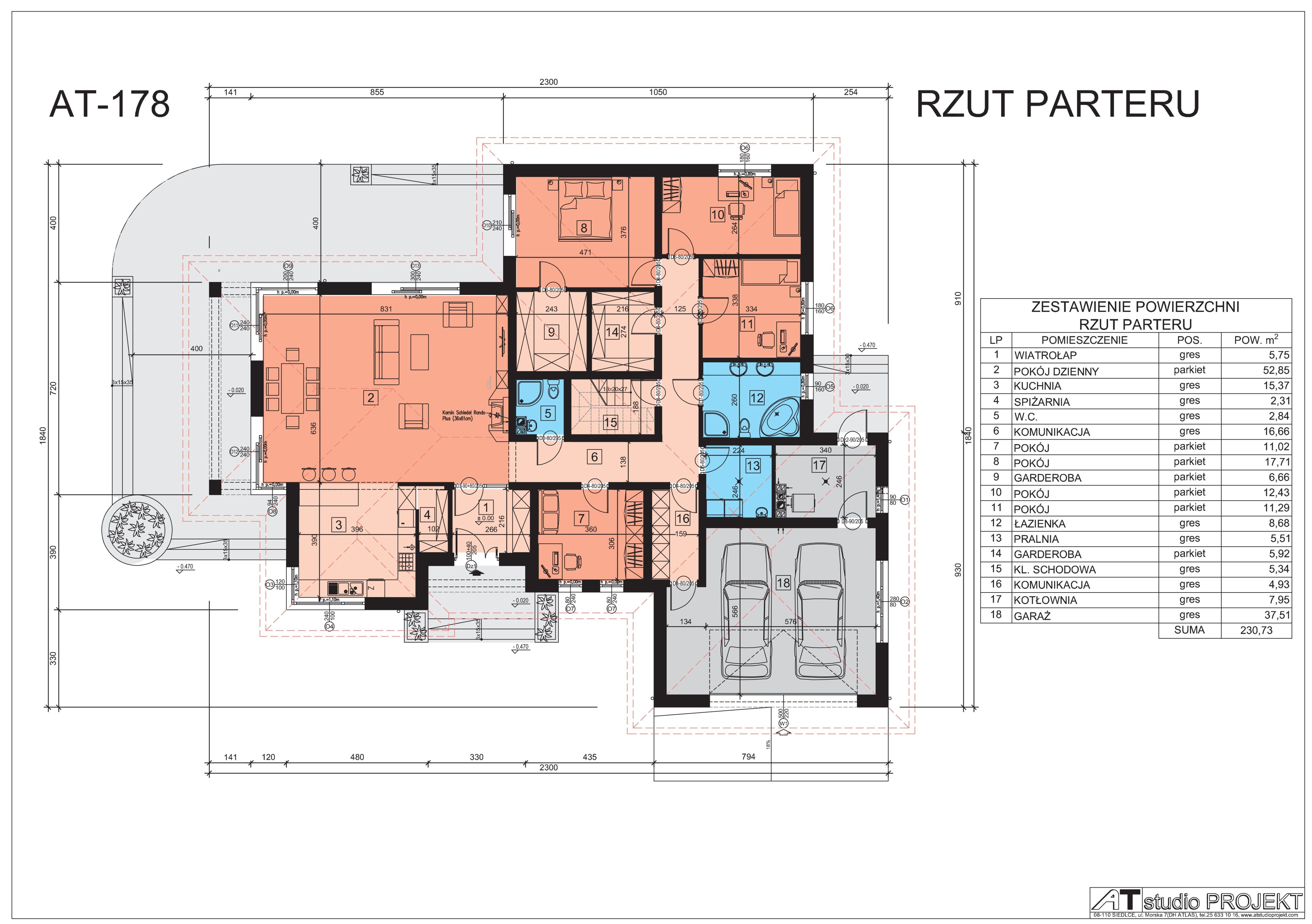

Rzut parteru
-

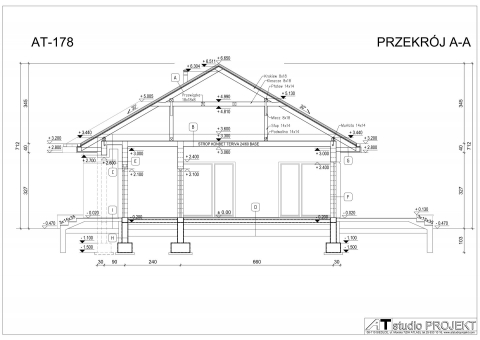

Przekrój A-A
Opis projektu
Budynek mieszkalny jednorodzinny parterowy, nie podpiwniczony, w technologii tradycyjnej murowanej; ściany zewnętrzne z bloczków Ytong PP3/0,5 S+GT grubości 24cm ocieplone styropianem Termo Organika „Termonium Fasada” gr. 18cm metodą lekką mokrą, ze stropem gęsto żebrowym belkowo-pustakowym typu Konbet Teriva 24/60 Base o wysokości konstrukcyjnej 24cm, dach wielospadowy o konstrukcji drewnianej kryty blachą dachówkową powlekaną.
Elewację wykonano z tynku silikatowego na siatce szklanej z elementami drewnianymi.
Stolarka okienna i drzwiowa aluminiowa lub PCV.
Zaprojektowany budynek mieszkalny jednorodzinny spełnia wymagania dla budynków energooszczędnych.
Projektowany budynek wg kategorii obiektów budowlanych zakwalifikowany został do I kategorii.
Technologia i konstrukcja
- ściany zewnętrzne: ytong gr. 24cm ocieplone styropianem 18cm
- ściany wewnętrzne –silka 24cm
- strop: gęstożebrowy teriva
- konstrukcja dachu – krokwiowo-płatwiowa
- dach: blacha płaska na rąbek stojący, blachodachówka
- połać dachu pod kątem – 30
- ogrzewanie – na paliwo stałe ekologiczne
- wysokość budynku w kalenicy – 7,12m
