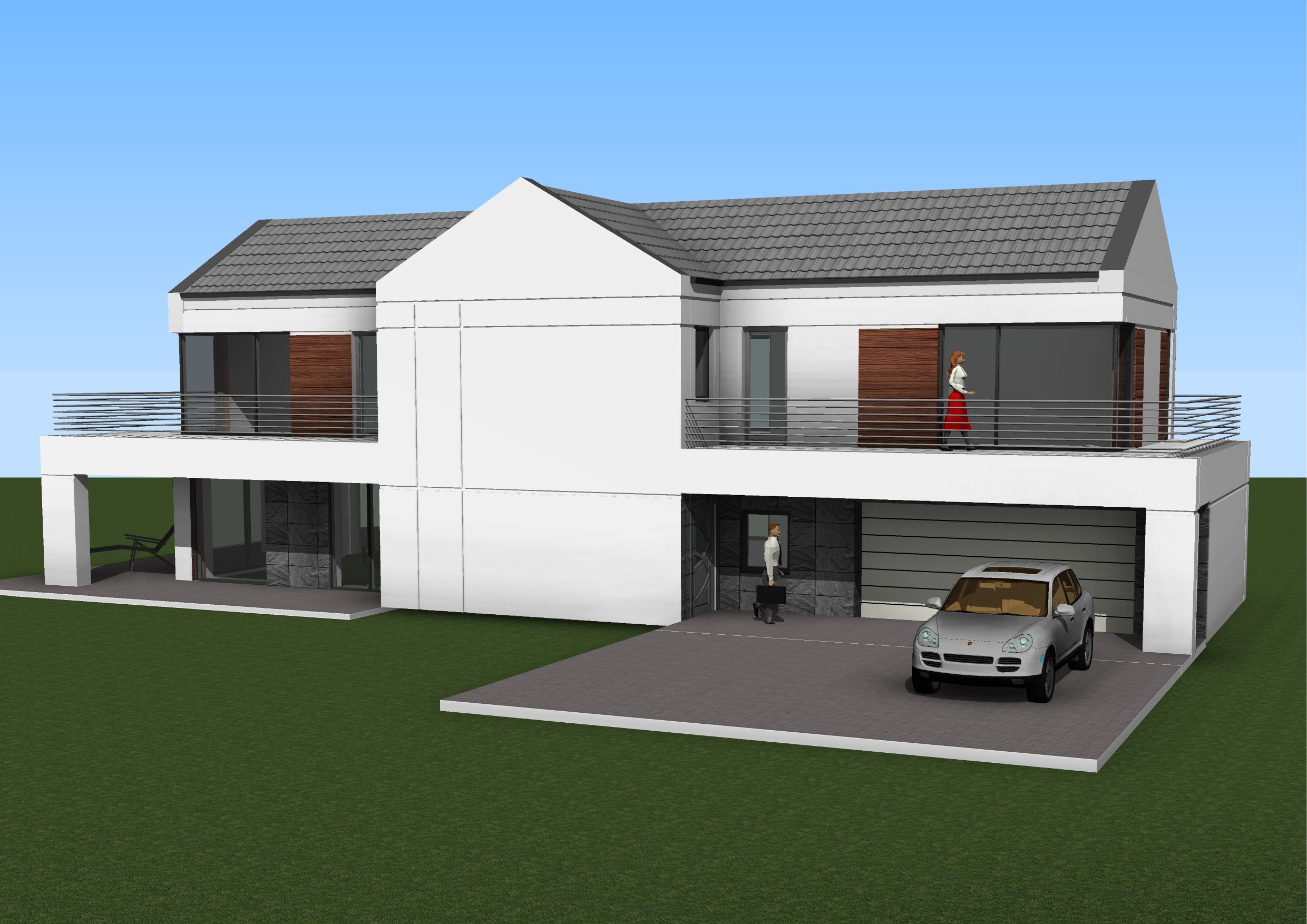

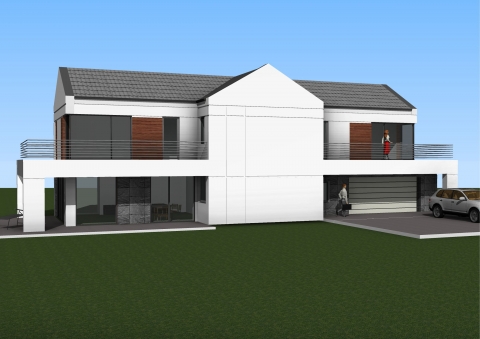

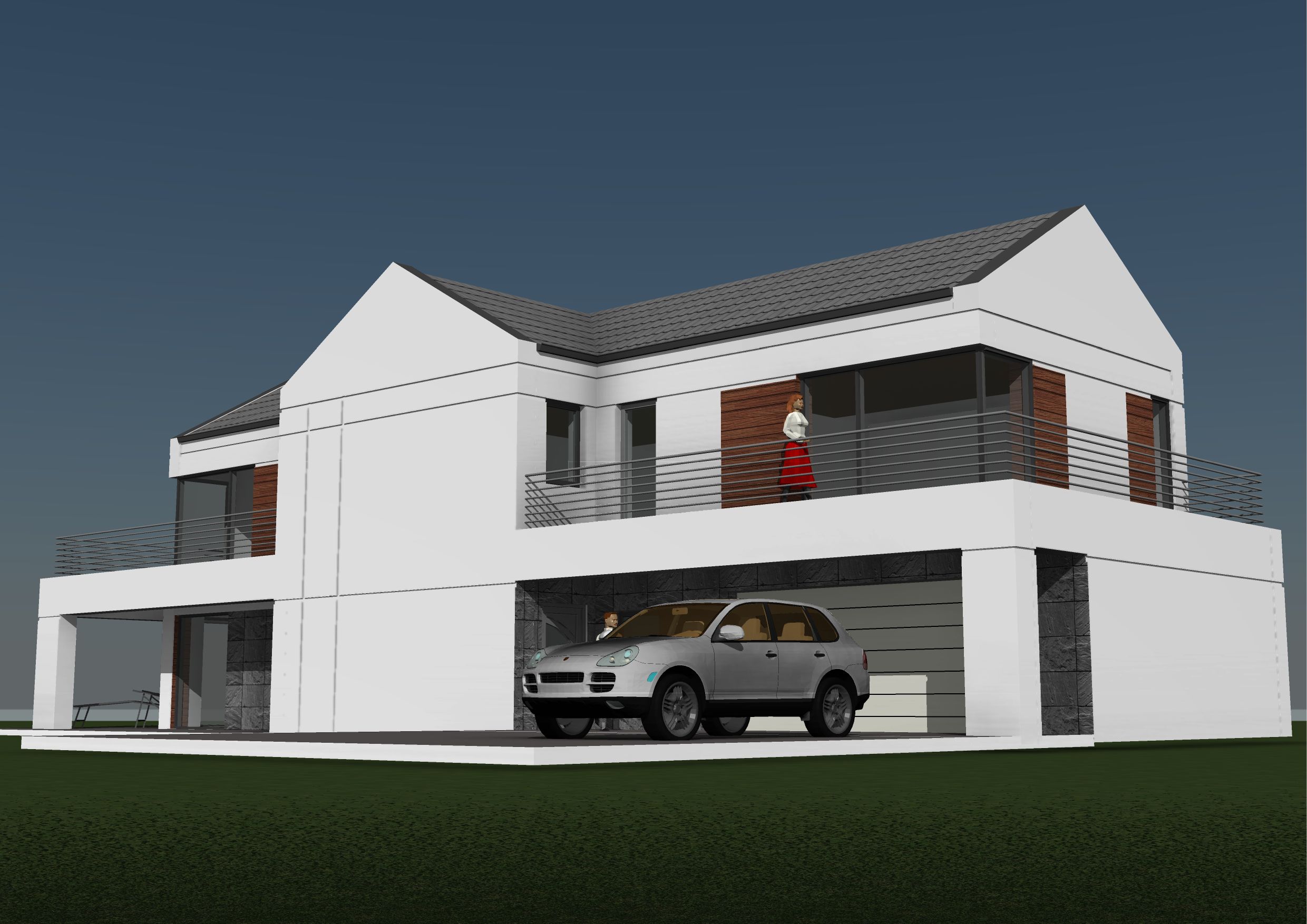

Projekt nowoczesnego domu jednorodzinnego

Projekt nowoczesnego domu jednorodzinnego

AT-161 Powierzchnia użytkowa 190 m2
Szczegóły projektuexpand_more
Cena projektu: 4 300,00 brutto star_border
add_shopping_cart Zamów projekt

Zestawienie powierzchni

  • Powierzchnia użytkowa190 m2
  • Powierzchnia netto232.58 m2
  • Powierzchnia zabudowy196.25 m2
  • Powierzchnia całkowita292.68 m2
  • Kubatura budynku916.85 m3
  • Wysokość budynku8.25 m
  • Kąt nachylenia dachu30 o
  • Szerokość budynku8.26 m
  • Długość budynku23.76 m
  • Minimalne wymiary działki14.3 x 32 m

Technologia i konstrukcja

  • ściany zewnętrzne: ytong gr. 24cm ocieplone styropianem 16cm
  • ściany wewnętrzne –silka 24cm
  • strop: monolityczny żelbetowy
  • konstrukcja dachu – wiązar drewniany
  • dach: blacha płaska na rąbek stojący, blachodachówka
  • połać dachu pod kątem – 30o
  • ogrzewanie – na paliwo stałe, lub gazowe
  • powierzchnia dachu - 165,0m2

Opis projektu

AT-161 Projekt nowoczesnego domu jednorodzinnego

Budynek mieszkalny jednorodzinny projektowany jest jako dwu kondygnacyjny, nie podpiwniczony.
Budynek zaprojektowano w technologii tradycyjnej murowanej, ściany zewnętrzne YTONG PP 3/0,5 S+GT grubości 24cm ocieplone styropianem TERMO ORGANIKA PLATINUM FASADA gr.16cm metodą lekką mokrą, ze stropem żelbetowym monolitycznym gr.20cm. Dach dwuspadowy o konstrukcji drewnianej kryty materiałem ogniotrwałym blachą płaską na rąbek stojący RUUKKI CLASSIC. Elewację wykonano z tynku strukturalnego Stolarka okienna i drzwiowa aluminiowa lub PCV.

  • Projekt nowoczesnego domu jednorodzinnego
    Projekt nowoczesnego domu jednorodzinnego
  • Projekt nowoczesnego domu jednorodzinnego
    Projekt nowoczesnego domu jednorodzinnego
  • Projekt nowoczesnego domu jednorodzinnego
    Projekt nowoczesnego domu jednorodzinnego
  • Projekt nowoczesnego domu jednorodzinnego
    Projekt nowoczesnego domu jednorodzinnego
  • Projekt nowoczesnego domu jednorodzinnego
    Projekt nowoczesnego domu jednorodzinnego
  • Projekt nowoczesnego domu jednorodzinnego
    Projekt nowoczesnego domu jednorodzinnego
  • Projekt nowoczesnego domu jednorodzinnego
    Projekt nowoczesnego domu jednorodzinnego

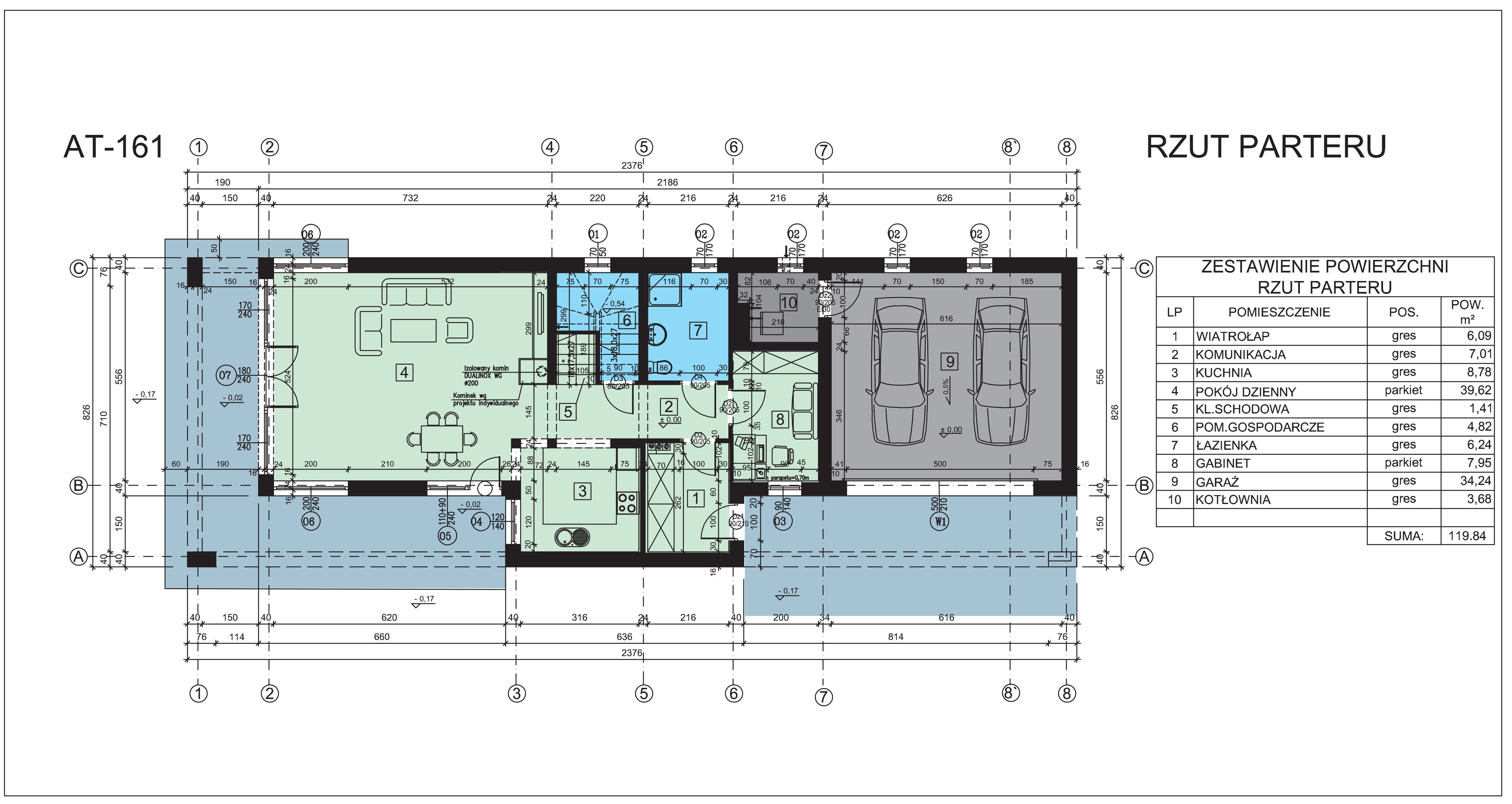

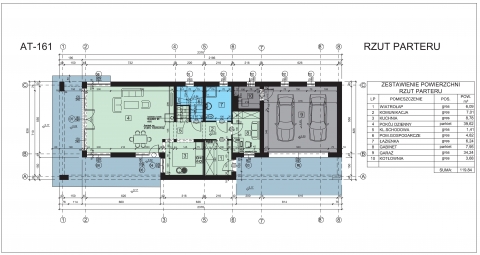

  • Rzut parteru
    Rzut parteru

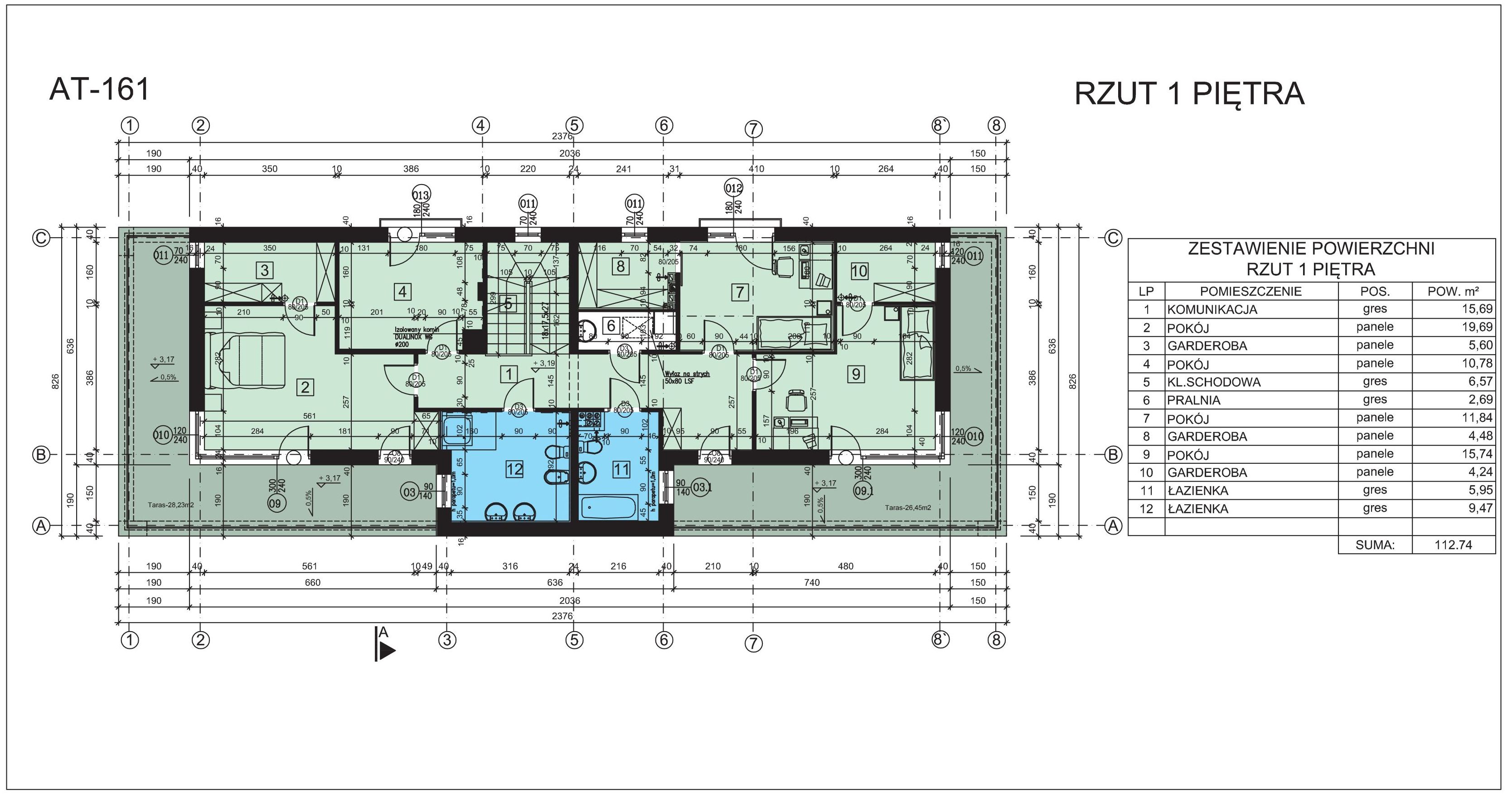

  • Rzut piętra
    Rzut piętra

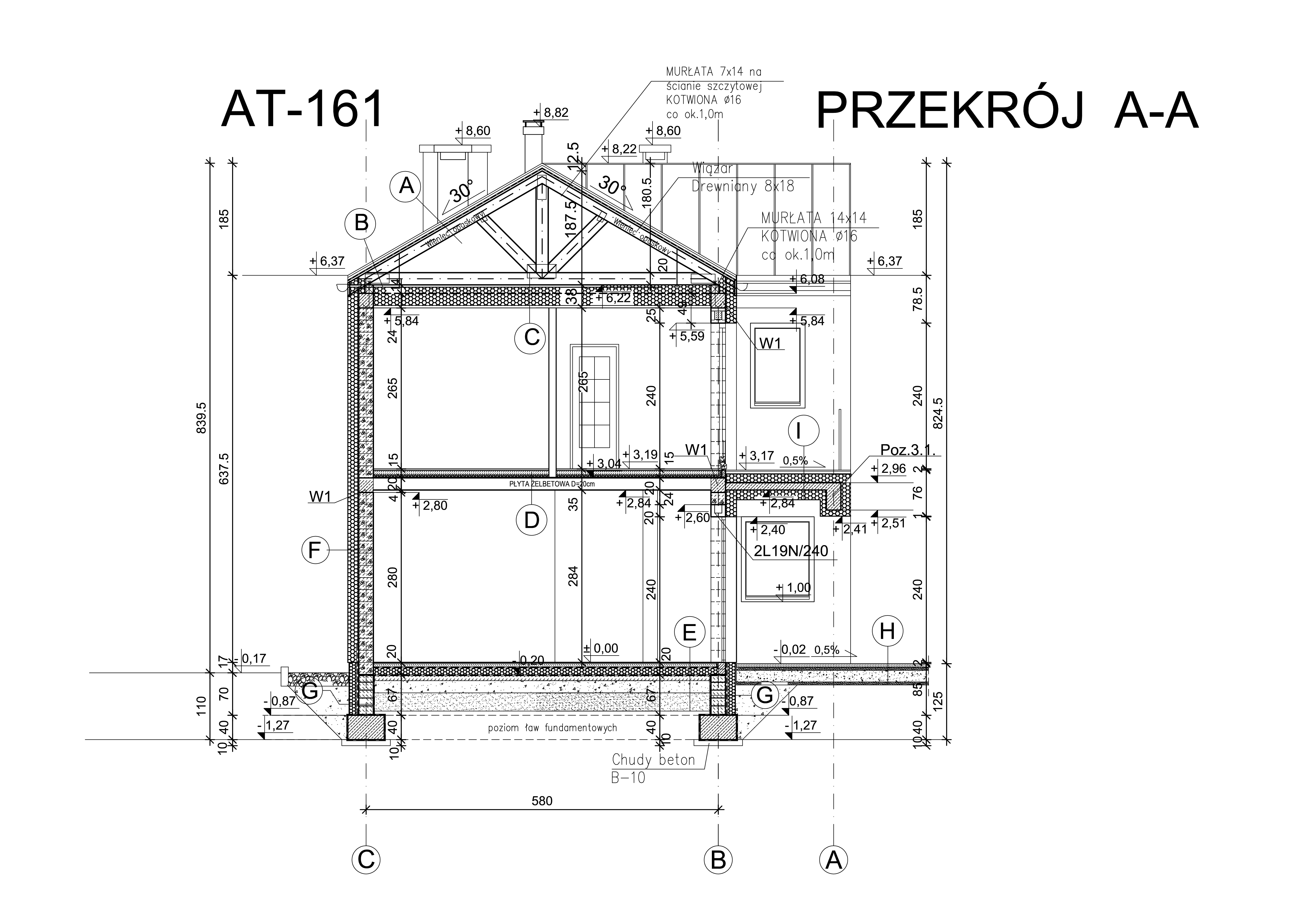

  • Przekdrój
    Przekdrój
  • Projekt nowoczesnego domu jednorodzinnego
    Projekt nowoczesnego domu jednorodzinnego
Projekt nowoczesnego domu jednorodzinnego
