Projekt Domu w nowoczesnym stylu z garażem AT-149
Zestawienie powierzchni
- Powierzchnia użytkowa153 m2
- Powierzchnia netto198.52 m2
- Powierzchnia zabudowy167.17 m2
- Powierzchnia całkowita258.21 m2
- Kubatura budynku795.73 m3
- Wysokość budynku8.19 m
- Kąt nachylenia dachu22 o
- Szerokość budynku13.5 m
- Długość budynku15.74 m
- Minimalne wymiary działki20.5 x 23.8 m
Rzuty
-

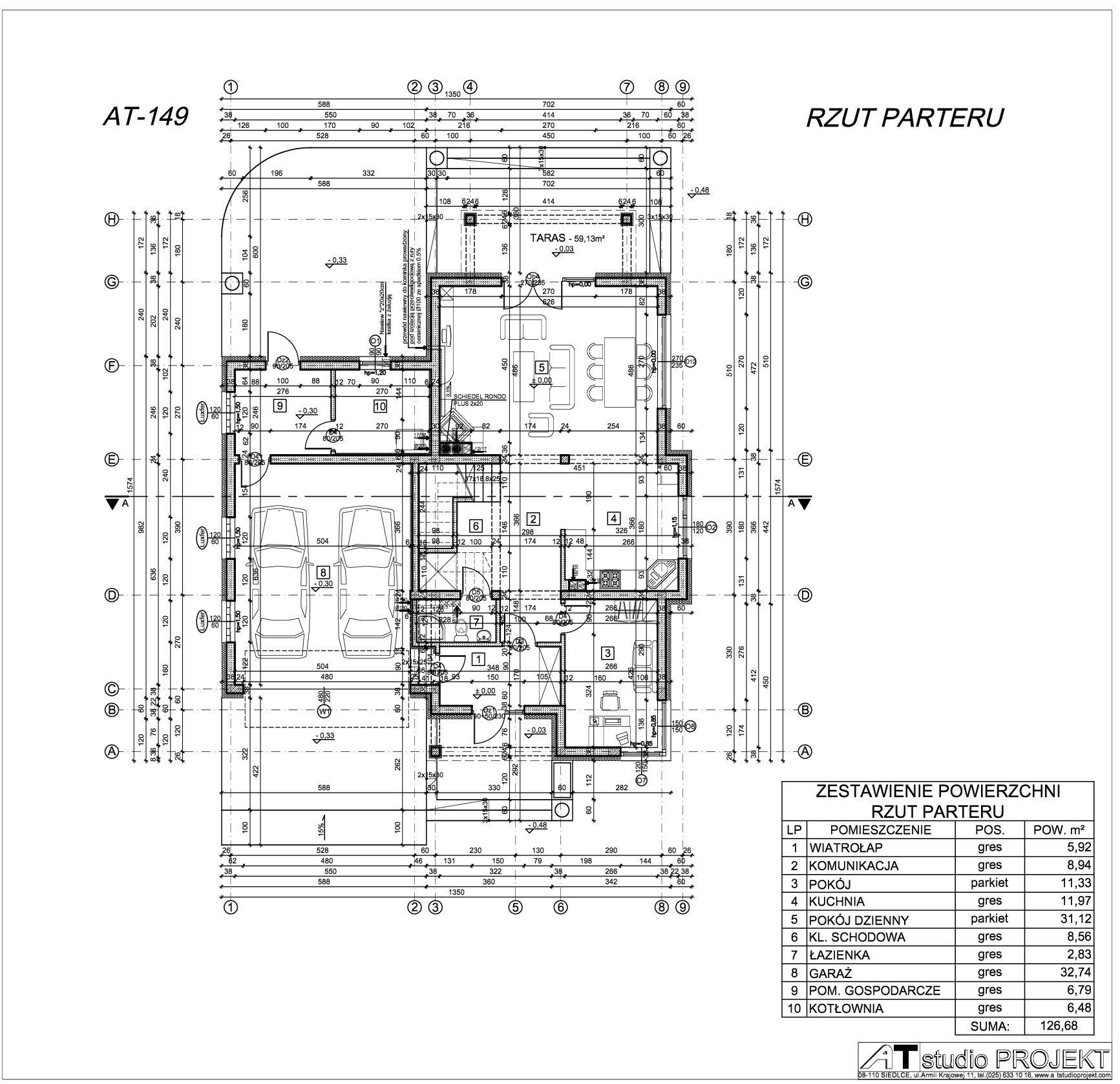

Rzut parteru
-

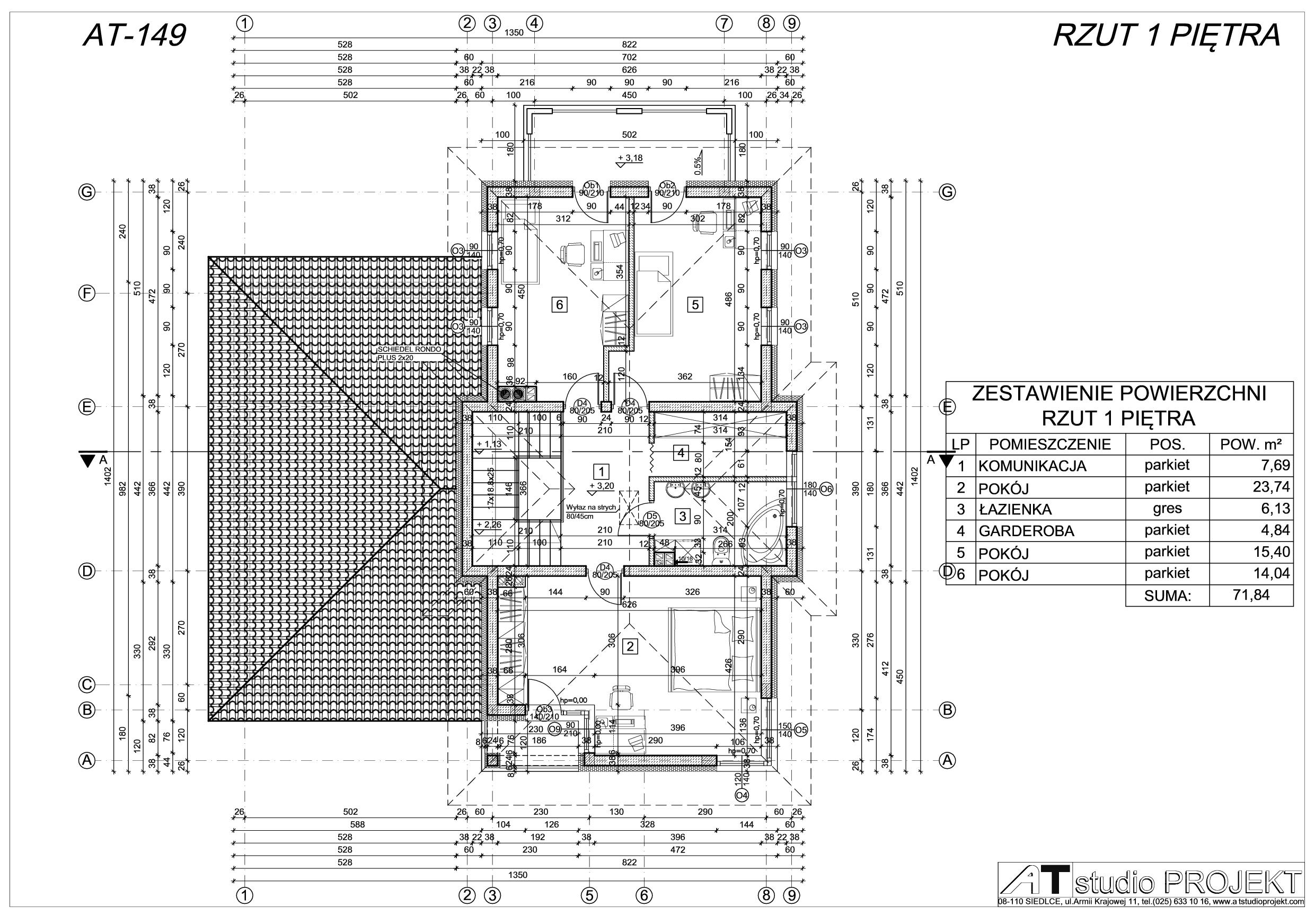

Rzut 1 piętra
-

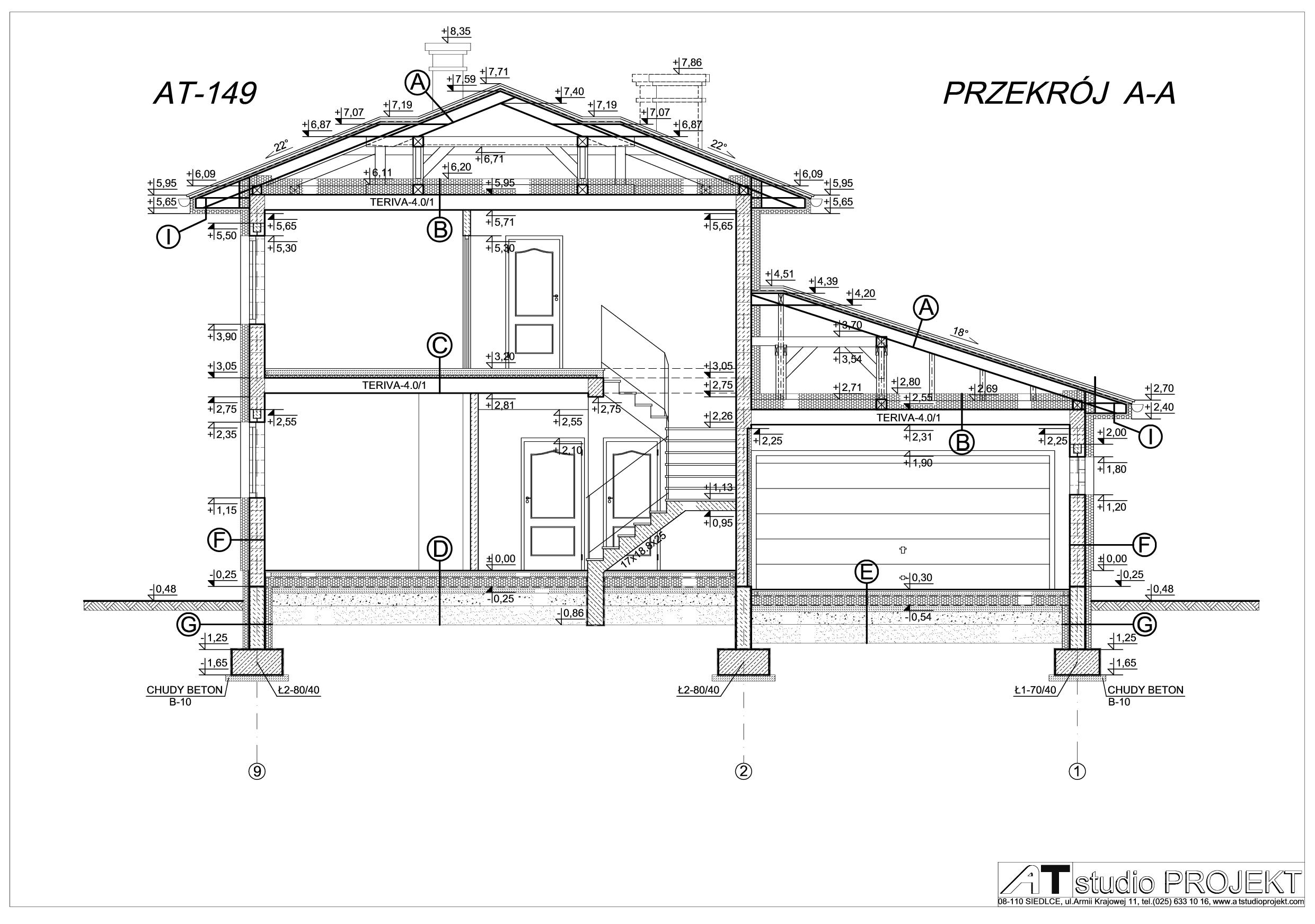

Przekrój A-A
Opis projektu
Projekt Domu w nowoczesnym stylu z garażem. Budynek mieszkalny jednorodzinny zaprojektowano w nowoczesnym stylu, jako obiekt dwu kondygnacyjny nie podpiwniczony, w technologii tradycyjnej murowanej, ściany zewnętrzne YTONG grubości 24cm ocieplone styropianem Termo Organika „Termonium Fasada” gr. 14cm metodą lekką mokrą, ze stropem gęsto żebrowym belkowo-pustakowym typu Teriva-4.0/1 o wysokości konstrukcyjnej 24cm, dach o konstrukcji drewnianej kryty blachą dachówkową z posypką ceramiczną. Elewację wykonano z tynku strukturalnego, natomiast cokół z płytek ceramicznych elewacyjnych. Stolarka okienna i drzwiowa aluminiowa lub PCV. Zaprojektowany budynek mieszkalny jednorodzinny spełnia wymagania dla budynków energooszczędnych.
Technologia i konstrukcja
- ściany zewnętrzne : ytong gr. 24,0cm + ocieplenie styropian 16cm
- ściany wewnętrzne : silka gr. 24cm
- strop : teriva
- konstrukcja dachu : krokwiowo-płatwiowa
- dach: blachodachówka
